Диаметры канатов и допуски
Какие диаметры бывают у стального каната (троса) и в каких ГОСТ они есть. Введите диаметр в миллиметрах — покажем стандарты, конструкцию, массу и разрывное усилие.
- Диаметров в таблицах
- 170
- От
- 1 мм
- До
- 75 мм
Диаметр → ГОСТ, конструкция, масса и усилие
Маркировочная группа, Н/мм²
Введите диаметр.
| ГОСТ | Конструкция | Масса 1000 м, кг | Усилие, кН | Заявка |
|---|
Ряд диаметров стальных канатов по ГОСТ
Шкала 0–80 мм. Введённый выше диаметр подсвечивает стандарты, в диапазон которых он попадает; наличие конкретной строки показывает таблица результата.
Какие ГОСТ содержат диаметр 3, 4, 6, 8, 10 мм и другие
Часто ищут «трос диаметром 8 мм» или «диаметр 4». В стандартах диаметр не всегда круглое число: в ряду ГОСТ 2688-80, например, 8,3 и 9,1 мм, а не 8 и 9. Ниже — где в таблицах справочника есть именно такое значение.
| Диаметр | ГОСТ, где есть такая строка |
|---|---|
| 3 мм | 3063-80 |
| 4 мм | 3062-80, 3063-80, 3069-80 |
| 5 мм | 3063-80, 3064-80, 3071-88 |
| 6 мм | 3067-88 |
| 8 мм | 7668-80, 3062-80, 14954-80 |
| 10 мм | 3063-80, 3066-80 |
| 12 мм | 2688-80, 3077-80, 3063-80, 3064-80, 3066-80, 3067-88, 14954-80 |
| 14 мм | 2688-80, 3077-80, 3063-80, 3064-80, 3066-80, 14954-80 |
| 16 мм | 7669-80, 3063-80 |
| 20 мм | 7668-80, 3064-80, 3066-80 |
Допуски и как правильно измерить диаметр
Допуск на диаметр установлен ГОСТ 3241-91. Числовые значения допусков здесь не приводятся: таблица допусков проверяется по тексту стандарта, и мы не показываем непроверенных цифр. Сверяйтесь с паспортом на партию.

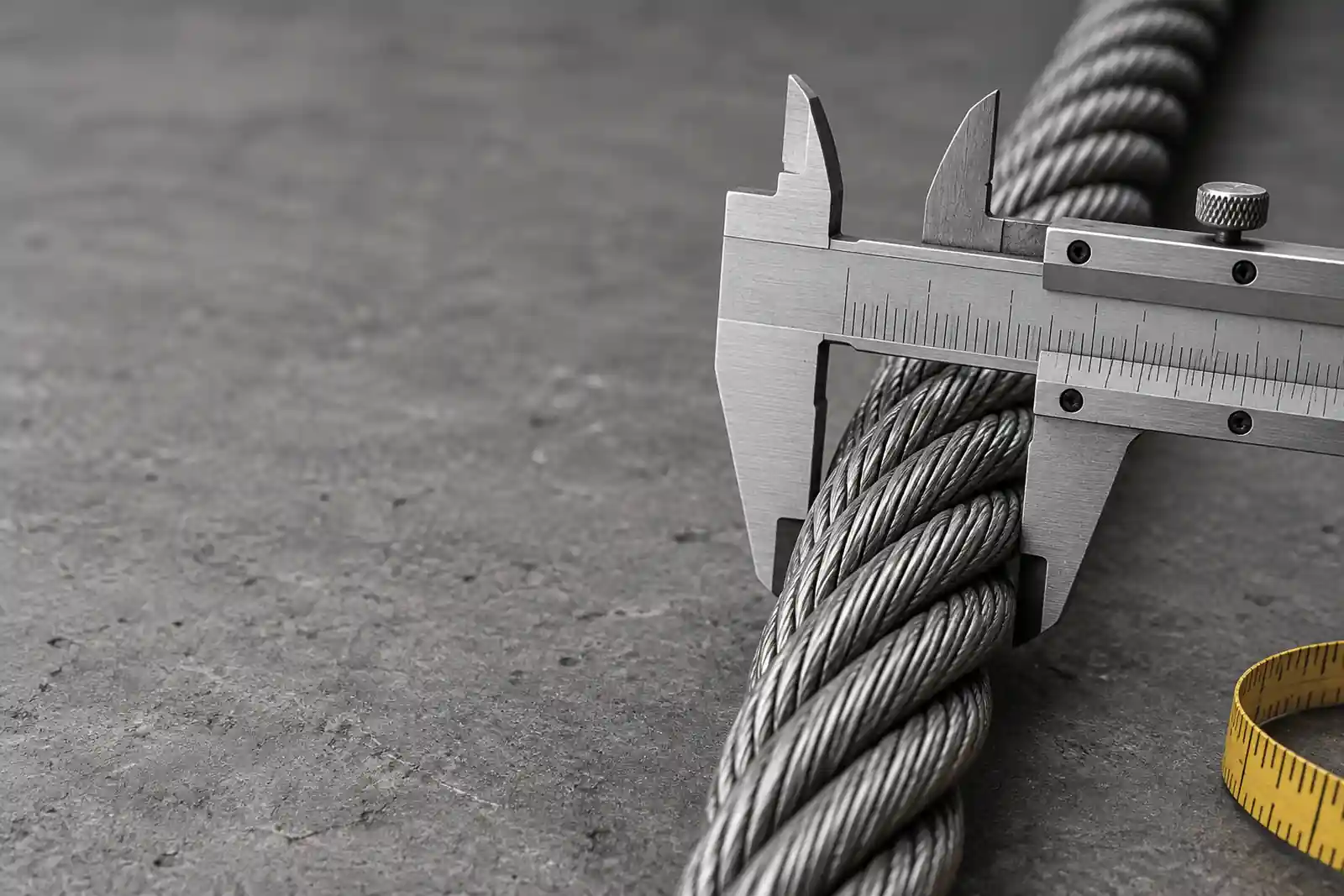

Практика измерения: штангенциркуль ставят по наибольшему размеру каната — по наружным кромкам противоположных прядей, а не по впадинам между ними. Измеряют в двух взаимно перпендикулярных направлениях в нескольких местах и берут наибольший результат. Это общая практика, а не норма стандарта; для приёмки руководствуйтесь ГОСТ 3241-91 и условиями поставки.
Диаметр и конструкция: 6×19, 6×36 и другие
При одном диаметре канаты разных конструкций различаются числом и толщиной проволок, массой и усилием. Конструкции — в разделе конструкции и свивка канатов.
Потяните, чтобы повернуть
| ГОСТ | Конструкция | Тип | Диаметры, мм | Каталог |
|---|---|---|---|---|
| ГОСТ 2688-80 | 6×19(1+6+6/6)+1 о.с. | ЛК-Р | 3,6–56 | Купить |
| ГОСТ 7668-80 | 6×36(1+7+7/7+14)+1 о.с. | ЛК-РО | 6,3–72 | Купить |
| ГОСТ 7669-80 | 6×36(1+7+7/7+14)+7×7(1+6) | ЛК-РО | 5,9–72 | Купить |
| ГОСТ 3077-80 | 6×19(1+9+9)+1 о.с. | ЛК-О | 4,6–46 | Купить |
| ГОСТ 3079-80 | 6×37(1+6+15+15)+1 о.с. | ТЛК-О | 5,8–75 | Купить |
| ГОСТ 3062-80 | 1×7(1+6) | ЛК-О | 1–11,5 | Купить |
| ГОСТ 3063-80 | 1×19(1+6+12) | ТК | 1–19 | Купить |
| ГОСТ 3064-80 | 1×37(1+6+12+18) | ТК | 1,6–27 | Купить |
| ГОСТ 3066-80 | 6×7(1+6)+1×7(1+6) | ЛК-О | 1,9–27,5 | Купить |
| ГОСТ 3067-88 | 6×19(1+6+12)+1×19(1+6+12) | ТК | 3,1–18,5 | Купить |
| ГОСТ 3068-88 | 6×37(1+6+12+18)+1×37(1+6+12+18) | ТК | 4,7–10,5 | Купить |
| ГОСТ 3069-80 | 6×7(1+6)+1 о.с. | ЛК-О | 2,2–29 | Купить |
| ГОСТ 3070-88 | 6×19(1+6+12)+1 о.с. | ТК | 3,9–13 | Купить |
| ГОСТ 3071-88 | 6×37(1+6+12+18)+1 о.с. | ТК | 5–6,7 | Купить |
| ГОСТ 14954-80 | 6×19(1+6+6/6)+7×7(1+6) | ЛК-Р | 5,1–55 | Купить |
Диаметр и разрывное усилие
Усилие растёт с диаметром и с маркировочной группой. Таблицы по всем стандартам — на странице «Разрывное усилие»: разрывное усилие каната. Масса 1 м — вес каната. Таблицы справочные, не допускаемая нагрузка.
Страницы размеров и каталог
Нужный диаметр найден — выберите стандарт в каталоге канатов или отправьте заявку с параметрами.
Вопросы и ответы
Как измерить диаметр стального троса?
Штангенциркулем по наибольшему размеру — по наружным кромкам противоположных прядей, в двух взаимно перпендикулярных направлениях, в нескольких местах каната.
Какие диаметры у каната 6×19?
По ГОСТ 2688-80 (6×19, ЛК-Р) — от 3,6–56 мм; по ГОСТ 3077-80 (6×19, ЛК-О) — от 4,6–46 мм. Полные ряды — в таблицах.
Допуск на диаметр каната?
Допуски установлены ГОСТ 3241-91. Значения в справочник вносятся после проверки по тексту стандарта; при приёмке сверяйте их с документом на партию.
Какой диаметр троса выбрать?
Диаметр определяется нагрузкой, запасом прочности по правилам эксплуатации и конструкцией каната. Справочные таблицы массы и разрывного усилия помогают сравнить варианты, но не заменяют расчёт.
