ГОСТ 3062–3079, 14954

Серия стандартов на стальные канаты: ГОСТ 3062, 3063, 3064, 3066, 3067, 3068, 3069, 3070, 3071 и 14954. Конструкции, диаметры, масса 1000 м и разрывное усилие по таблицам каждого.

Сводная таблица Таблицы по ГОСТ

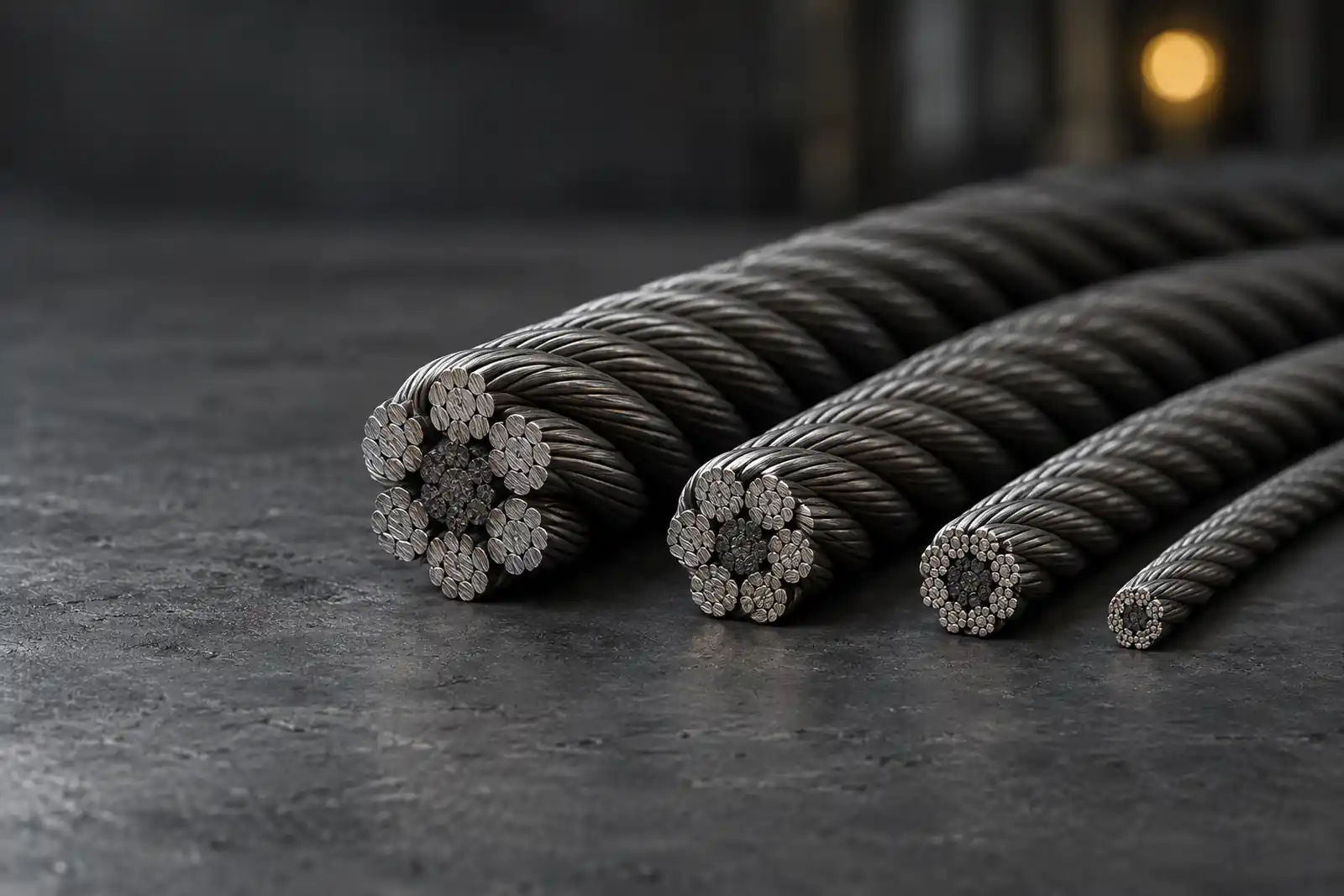

Серия стальных канатов разных конструкций

Сводка: какой ГОСТ — какой канат

Стандарты серии описывают канаты одинарной свивки (1×7, 1×19, 1×37) и двойной свивки с малым диаметром проволок (6×7, 6×19, 6×37); 14954-80 — канат с металлическим сердечником из семи прядей. Для 2688, 7668, 7669, 3077 и 3079 есть отдельные страницы: 2688, 7668, 7669.

ГОСТ	Конструкция	Тип	Диаметры, мм	Каталог
ГОСТ 3062-80	1×7(1+6)	ЛК-О	1–11,5	Купить
ГОСТ 3063-80	1×19(1+6+12)	ТК	1–19	Купить
ГОСТ 3064-80	1×37(1+6+12+18)	ТК	1,6–27	Купить
ГОСТ 3066-80	6×7(1+6)+1×7(1+6)	ЛК-О	1,9–27,5	Купить
ГОСТ 3067-88	6×19(1+6+12)+1×19(1+6+12)	ТК	3,1–18,5	Купить
ГОСТ 3068-88	6×37(1+6+12+18)+1×37(1+6+12+18)	ТК	4,7–10,5	Купить
ГОСТ 3069-80	6×7(1+6)+1 о.с.	ЛК-О	2,2–29	Купить
ГОСТ 3070-88	6×19(1+6+12)+1 о.с.	ТК	3,9–13	Купить
ГОСТ 3071-88	6×37(1+6+12+18)+1 о.с.	ТК	5–6,7	Купить
ГОСТ 14954-80	6×19(1+6+6/6)+7×7(1+6)	ЛК-Р	5,1–55	Купить

Как выглядят конструкции

Потяните, чтобы повернуть

Сечения конструкций серии. Схема, не в масштабе.

ГОСТ 3062-80 — 1×7(1+6)

Тип свивки ЛК-О, диаметры 1–11,5 мм, группы 1370, 1470, 1570, 1670, 1770, 1860, 1960, 2060, 2160 Н/мм². Канаты по ГОСТ 3062-80 в каталоге.

Таблица: масса 1000 м и разрывное усилие

Диаметр, мм	Масса 1000 м, кг	Масса 1 м, кг	Усилие, кН (группа 1770)
1	5,6	0,006	—
1,1	6,2	0,006	1,16
1,2	7,9	0,008	1,46
1,4	10	0,01	1,86
1,6	12,3	0,012	2,26
1,8	17,6	0,018	3,24
2	20,7	0,021	3,8
2,2	23,9	0,024	4,4
2,4	31,1	0,031	5,72
2,8	39,4	0,039	7,25
3,1	49,2	0,049	9,07
3,4	59,4	0,059	—
3,7	70,5	0,071	12,9
4	82,5	0,083	15,15
4,3	95,6	0,096	17,55
4,6	109,6	0,11	20,15
4,9	124,6	0,125	22,9
5,2	140,5	0,141	25,85
5,5	157,5	0,158	28,95
6,2	197	0,197	36,25
6,8	238	0,238	43,8
7,4	282,6	0,283	51,95
8	330,5	0,331	60,85
8,6	382,1	0,382	70,45
9,2	438,5	0,439	80,8
9,8	498,5	0,499	91,75
10,5	562	0,562	—
11,5	700,5	0,701	127,5
Источник: ГОСТ 3062-80 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка.

ГОСТ 3063-80 — 1×19(1+6+12)

Тип свивки ТК, диаметры 1–19 мм, группы 1370, 1470, 1570, 1670, 1770, 1860, 1960, 2060 Н/мм². Канаты по ГОСТ 3063-80 в каталоге.

Таблица: масса 1000 м и разрывное усилие

Диаметр, мм	Масса 1000 м, кг	Масса 1 м, кг	Усилие, кН (группа 1770)
1	5,2	0,005	—
1,1	6,3	0,006	1,15
1,2	7,5	0,008	1,37
1,3	8,8	0,009	1,6
1,4	10,1	0,01	1,86
1,5	11,6	0,012	2,13
1,7	14,9	0,015	2,75
1,8	16,6	0,017	3,08
2	20,8	0,021	3,83
2,5	32,3	0,032	—
2,6	32,3	0,032	5,88
3	46,5	0,047	—
3,3	54,6	0,055	9,85
3,6	63,2	0,063	11,45
4	82,5	0,083	14,95
4,6	104,5	0,105	18,9
5	129,8	0,13	23,35
5,6	156,9	0,157	28,25
6,1	186	0,186	33,8
6,6	218,5	0,219	39,6
7,1	253	0,253	45,85
7,6	290,5	0,291	52,75
8,1	330	0,33	59,95
8,6	372,5	0,373	67,7
9,1	417,5	0,418	75,9
10	519	0,519	93,5
11	627,4	0,627	—
12	746	0,746	134
13	873	0,873	158
14	1 050	1,05	183,5
15	1 160	1,16	210,5
16	1 320	1,32	236,5
17	1 490	1,49	—
19	1 855	1,855	334
Источник: ГОСТ 3063-80 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка.

ГОСТ 3064-80 — 1×37(1+6+12+18)

Тип свивки ТК, диаметры 1,6–27 мм, группы 1370, 1470, 1570, 1670, 1770, 1860, 1960, 2060 Н/мм². Канаты по ГОСТ 3064-80 в каталоге.

Таблица: масса 1000 м и разрывное усилие

Диаметр, мм	Масса 1000 м, кг	Масса 1 м, кг	Усилие, кН (группа 1770)
1,6	12	0,012	2,1
1,7	14,3	0,014	2,5
1,8	16,8	0,017	2,94
2	19,5	0,02	3,43
2,1	22,3	0,022	—
2,4	28,7	0,029	5,04
2,7	35,9	0,036	6,3
2,8	39,9	0,04	7
3,6	62,4	0,062	10,6
4,2	89,6	0,09	15,25
4,6	105,5	0,106	—
5	122	0,122	20,8
5,6	159,5	0,16	27,1
6,4	201,5	0,202	34,35
7	248,4	0,248	42,7
7,8	300,4	0,3	51,65
8,5	359	0,359	61,25
9,2	421	0,421	71,85
9,9	488	0,488	83,05
10,5	560	0,56	95,55
11,5	637	0,637	108
12	719	0,719	122,5
12,5	806	0,806	137
14	993,6	0,994	170,5
15,5	1 200	1,2	206
17	1 425	1,425	245,5
18,5	1 685	1,685	287,5
20	1 955	1,955	333
21	2 240	2,24	382,5
22,5	2 550	2,55	—
24	2 875	2,875	—
27	3 590	3,59	602,5
Источник: ГОСТ 3064-80 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка.

ГОСТ 3066-80 — 6×7(1+6)+1×7(1+6)

Тип свивки ЛК-О, диаметры 1,9–27,5 мм, группы 1370, 1470, 1570, 1670, 1770, 1860, 1960, 2060, 2160 Н/мм². Канаты по ГОСТ 3066-80 в каталоге.

Таблица: масса 1000 м и разрывное усилие

Диаметр, мм	Масса 1000 м, кг	Масса 1 м, кг	Усилие, кН (группа 1770)
1,9	14,3	0,014	—
2	17,3	0,017	2,85
2,2	20,6	0,021	—
2,4	24,2	0,024	3,98
2,6	28	0,028	4,61
2,8	32	0,032	5,28
3,1	41,1	0,041	—
3,5	51,2	0,051	—
3,8	58	0,058	9,57
4,2	72	0,072	—
4,6	90	0,09	—
5,6	129	0,129	—
6,4	175	0,175	—
7,4	228	0,228	36,55
8,2	288	0,288	46,2
9,2	360	0,36	58
10	435	0,435	69,95
11	516	0,516	82,7
12	604	0,604	96,85
13	699,5	0,7	112
14	802	0,802	128
15	911	0,911	146
15,5	1 030	1,03	164,5
16,5	1 150	1,15	184,5
18,5	1 441	1,441	231,5
20	1 739	1,739	279,5
22	2 065	2,065	—
24	2 420	2,42	387,5
26	2 800	2,8	449
27,5	3 210	3,21	514,5
Источник: ГОСТ 3066-80 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка.

ГОСТ 3067-88 — 6×19(1+6+12)+1×19(1+6+12)

Тип свивки ТК, диаметры 3,1–18,5 мм, группы 1570, 1670, 1770, 1860, 1960, 2060, 2160 Н/мм². Канаты по ГОСТ 3067-88 в каталоге.

Таблица: масса 1000 м и разрывное усилие

Диаметр, мм	Масса 1000 м, кг	Масса 1 м, кг	Усилие, кН (группа 1770)
3,1	37,8	0,038	5,95
3,7	54,4	0,054	—
5,2	109	0,109	17,1
5,4	136,5	0,137	21,4
5,8	136,5	0,137	21,4
6	152	0,152	23,85
6,2	152	0,152	23,85
7,6	237	0,237	37,2
10,5	465	0,465	73,05
12	604	0,604	94,8
13,5	763,5	0,764	120
15	942	0,942	148
16,5	1 140	1,14	179
18,5	1 365	1,365	214
Источник: ГОСТ 3067-88 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка.

ГОСТ 3068-88 — 6×37(1+6+12+18)+1×37(1+6+12+18)

Тип свивки ТК, диаметры 4,7–10,5 мм, группы 1570, 1670, 1770, 1860, 1960, 2060 Н/мм². Канаты по ГОСТ 3068-88 в каталоге.

Таблица: масса 1000 м и разрывное усилие

Диаметр, мм	Масса 1000 м, кг	Масса 1 м, кг	Усилие, кН (группа 1770)
4,7	87,7	0,088	13,35
6,4	163	0,163	24,9
8,6	291	0,291	—
10,5	454	0,454	69,45
Источник: ГОСТ 3068-88 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка.

ГОСТ 3069-80 — 6×7(1+6)+1 о.с.

Тип свивки ЛК-О, диаметры 2,2–29 мм, группы 1370, 1470, 1570, 1670, 1770, 1860, 1960, 2060, 2160 Н/мм². Канаты по ГОСТ 3069-80 в каталоге.

Таблица: масса 1000 м и разрывное усилие

Диаметр, мм	Масса 1000 м, кг	Масса 1 м, кг	Усилие, кН (группа 1770)
2,2	16,2	0,016	2,56
2,3	19,1	0,019	3,04
2,5	22,4	0,022	3,56
2,7	26	0,026	4,13
2,9	29,8	0,03	4,75
3,3	38,2	0,038	6,08
3,7	47,7	0,048	7,59
4	54	0,054	8,59
4,9	83,7	0,084	13,05
5,9	120	0,12	18,7
6,8	162,5	0,163	25,4
7	212	0,212	—
7,8	212	0,212	33,1
8,7	267,5	0,268	41,45
9,7	335	0,335	52,1
10,5	404	0,404	62,9
11,5	479,5	0,48	75
12,5	562	0,562	87,75
13,5	650,5	0,651	101
14,5	745,5	0,746	116
15,5	847,5	0,848	132
16,5	955,5	0,956	149
17,5	1 070	1,07	—
19,5	1 335	1,335	208
21	1 615	1,615	251
23	1 915	1,915	298
25,5	2 250	2,25	351
27	2 605	2,605	406,5
29	2 985	2,985	465,5
Источник: ГОСТ 3069-80 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка.

ГОСТ 3070-88 — 6×19(1+6+12)+1 о.с.

Тип свивки ТК, диаметры 3,9–13 мм, группы 1570, 1670, 1770, 1860, 1960, 2060 Н/мм². Канаты по ГОСТ 3070-88 в каталоге.

Таблица: масса 1000 м и разрывное усилие

Диаметр, мм	Масса 1000 м, кг	Масса 1 м, кг	Усилие, кН (группа 1770)
3,9	51	0,051	7,88
4,5	69,3	0,069	10,7
4,8	79,6	0,08	12,25
5,5	102,6	0,103	15,75
6,5	142,5	0,143	22
9,7	319	0,319	49,3
13	565,5	0,566	87,25
Источник: ГОСТ 3070-88 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка.

ГОСТ 3071-88 — 6×37(1+6+12+18)+1 о.с.

Тип свивки ТК, диаметры 5–6,7 мм, группы 1570, 1670, 1770, 1860, 1960, 2060 Н/мм². Канаты по ГОСТ 3071-88 в каталоге.

Таблица: масса 1000 м и разрывное усилие

Диаметр, мм	Масса 1000 м, кг	Масса 1 м, кг	Усилие, кН (группа 1770)
5	82,5	0,083	12,25
5,4	98,1	0,098	14,55
5,8	115,5	0,116	17,05
6,3	134	0,134	19,8
6,7	153,5	0,154	22,75
Источник: ГОСТ 3071-88 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка.

ГОСТ 14954-80 — 6×19(1+6+6/6)+7×7(1+6)

Тип свивки ЛК-Р, диаметры 5,1–55 мм, группы 1370, 1470, 1570, 1670, 1770, 1860, 1960, 2060 Н/мм². Канаты по ГОСТ 14954-80 в каталоге.

Таблица: масса 1000 м и разрывное усилие

Диаметр, мм	Масса 1000 м, кг	Масса 1 м, кг	Усилие, кН (группа 1770)
5,1	104	0,104	16,95
5,5	127	0,127	20,65
6,7	190	0,19	31
8	272,5	0,273	43,3
8,8	327,5	0,328	52,05
9,7	388	0,388	61,7
11	491,5	0,492	78,2
12	568	0,568	90,35
12,5	650,5	0,651	103
14	792	0,792	125,5
15	921,5	0,922	146,5
16,5	1 115	1,115	176,5
18	1 320	1,32	209,5
19	1 520	1,52	241,5
20,5	1 765	1,765	280
22	1 990	1,99	316,5
23	2 265	2,265	—
25	2 560	2,56	407
27	3 090	3,09	491
29,5	3 705	3,705	—
31	4 125	4,125	656,5
33	4 565	4,565	726
36	5 410	5,41	—
38,5	6 190	6,19	—
41	7 050	7,05	1 115
46,5	9 065	9,065	1 415,1
49,5	10 250	10,25	1 595
55	12 650	12,65	2 005
Источник: ГОСТ 14954-80 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка.

Как читать таблицы

Масса указана для 1000 м смазанного каната и ориентировочная; разрывное усилие — для группы в верхней строке таблицы. Обозначение каната читается по ГОСТ 3241-91, примеры — в разделе маркировка. Нужен диаметр — диаметры по всем ГОСТ.

Вопросы и ответы

Чем ГОСТ 3062 отличается от 3063 и 3064?

Конструкцией: 3062 — 1×7, 3063 — 1×19, 3064 — 1×37 (канаты одинарной свивки, диаметры в таблицах каждого).

Какой ГОСТ у каната 6×19 с органическим сердечником?

В серии это ГОСТ 3070-88 (6×19, тип ТК); с другим типом свивки — ГОСТ 2688-80 и 3077-80.

Что описывает ГОСТ 14954-80?

Канат 6×19(1+6+6/6)+7×7(1+6) с металлическим сердечником, тип ЛК-Р; диаметры и усилия — в таблице выше.
