ГОСТ 2688-80 — канат 6×19
Канат стальной двойной свивки типа ЛК-Р конструкции 6×19 с органическим сердечником: диаметры, масса 1000 м и разрывное усилие по таблицам стандарта. Введите диаметр — найдём строку.
- Конструкция
- 6×19(1+6+6/6)+1 о.с.
- Тип
- ЛК-Р
- Диаметры
- 3,6–56 мм
Таблица диаметров, массы и разрывных усилий ГОСТ 2688-80
Введите диаметр каната в миллиметрах — подсветим строку и покажем массу и разрывное усилие.
Маркировочная группа, Н/мм²
Введите диаметр, например 9,6 мм.
| Диаметр, мм | Масса 1000 м, кг | Масса 1 м, кг | Усилие, кН (группа 1770) |
|---|---|---|---|
| 3,6 | 48,8 | 0,049 | 7,46 |
| 3,8 | 55,1 | 0,055 | 8,4 |
| 4,1 | 64,1 | 0,064 | 9,75 |
| 4,5 | 73,9 | 0,074 | 11,25 |
| 4,8 | 84,4 | 0,084 | 12,85 |
| 5,1 | 95,5 | 0,096 | 14,6 |
| 5,6 | 116,5 | 0,117 | 17,8 |
| 6,2 | 141,6 | 0,142 | 21,1 |
| 6,9 | 176,6 | 0,177 | 26,3 |
| 7,6 | 211 | 0,211 | 32,3 |
| 8,3 | 256 | 0,256 | 38,15 |
| 9,1 | 305 | 0,305 | 45,45 |
| 9,6 | 358,6 | 0,359 | 53,45 |
| 11 | 461,6 | 0,462 | 68,8 |
| 12 | 527 | 0,527 | 78,55 |
| 13 | 596,6 | 0,597 | 89 |
| 14 | 728 | 0,728 | 108 |
| 15 | 844 | 0,844 | 125,5 |
| 16,5 | 1 025 | 1,025 | 152 |
| 18 | 1 220 | 1,22 | 181,5 |
| 19,5 | 1 405 | 1,405 | 209 |
| 21 | 1 635 | 1,635 | 243,5 |
| 22,5 | 1 850,1 | 1,85 | 275 |
| 24 | 2 110 | 2,11 | 314 |
| 25,5 | 2 390 | 2,39 | 356 |
| 27 | 2 685 | 2,685 | 399,5 |
| 28 | 2 910 | 2,91 | 434 |
| 30,5 | 3 490 | 3,49 | 520 |
| 32 | 3 845 | 3,845 | 573 |
| 33,5 | 4 220 | 4,22 | 629 |
| 37 | 5 015 | 5,015 | 748 |
| 39,5 | 5 740 | 5,74 | 856 |
| 42 | 6 535 | 6,535 | 975 |
| 44,5 | 7 385 | 7,385 | 1 075 |
| 47,5 | 8 430 | 8,43 | 1 230 |
| 51 | 9 545 | 9,545 | 1 395 |
| 56 | 11 650 | 11,65 | 1 705 |
| Источник: ГОСТ 2688-80 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка. | |||
Что регламентирует ГОСТ 2688-80
ГОСТ 2688-80 — стандарт на сортамент: он задаёт конструкцию каната, ряд диаметров, массу 1000 м и разрывное усилие по маркировочным группам. Канат стальной по ГОСТ 2688-80 в обиходе называют «трос ГОСТ 2688», «канат 2688» или «трос 2688-80». Общие требования, классификацию и правила обозначения даёт ГОСТ 3241-91 (разбор).
В таблице — 37 диаметров от 3,6–56 мм и группы 1370, 1470, 1570, 1670, 1770, 1860, 1960, 2060, 2160 Н/мм². Для оцинкованного каната ГОСТ 2688-80 покрытие указывается в обозначении буквами С, Ж, ОЖ (по плотности цинка), без буквы — проволока без покрытия.

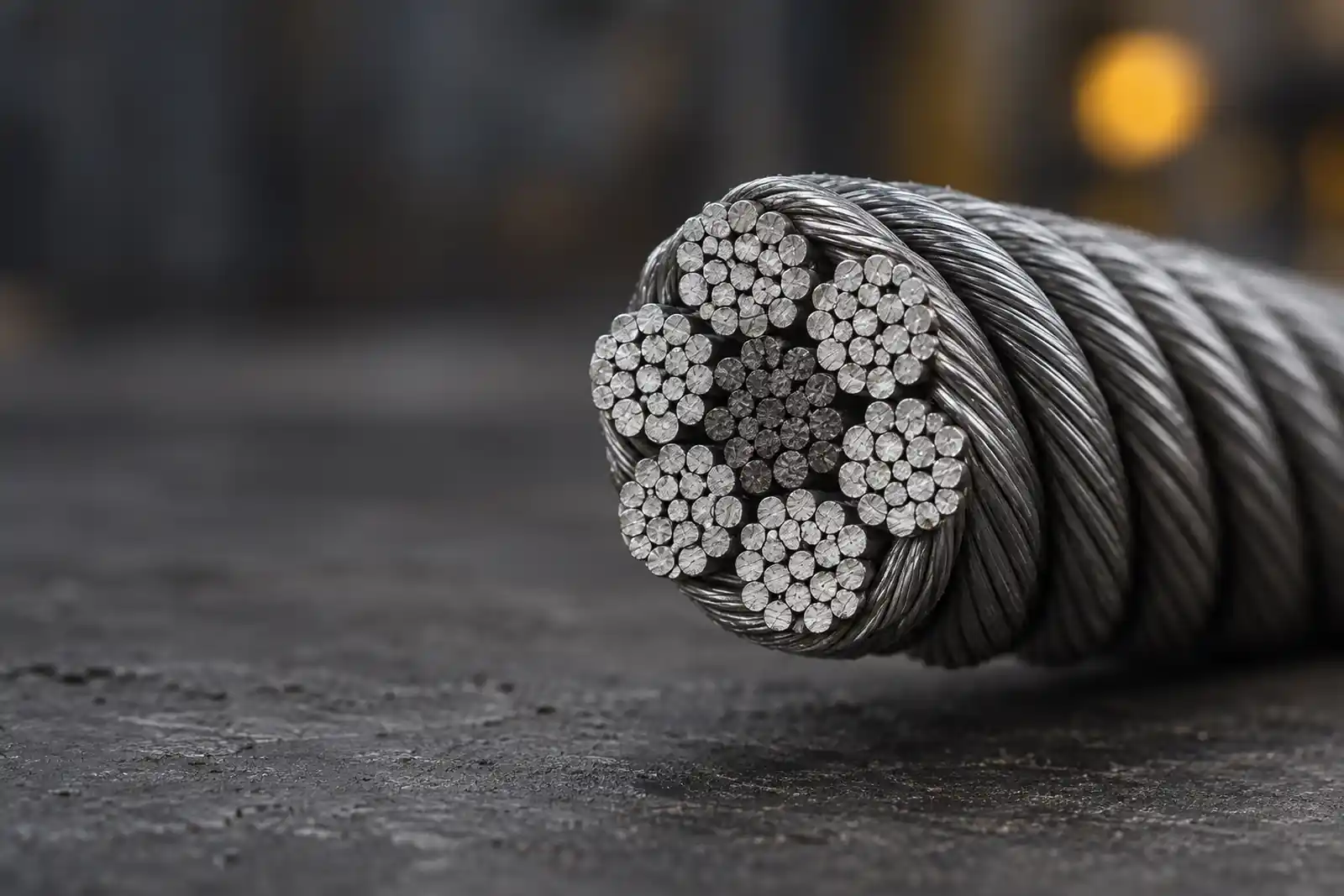

Конструкция 6×19 (ЛК-Р)
Обозначение 6×19(1+6+6/6)+1 о.с. читается так: 6 прядей, в каждой 19 проволок (1 + 6 + 6/6), и один органический сердечник (о. с.). «ЛК» — линейное касание проволок между слоями пряди, «Р» — проволоки разного диаметра в наружном слое (ГОСТ 3241-91, п. 1.1.4).
Потяните, чтобы повернуть
Хотите увидеть соседние конструкции — раздел конструкции и свивка канатов.
Как расшифровать обозначение каната
Вставьте строку из маркировки или заказа — разберём её по полям ГОСТ 3241-91 (п. 1.3) и сверим диаметр с таблицей ГОСТ 2688-80.
Ярлык на барабане или бухте содержит то же обозначение, длину, массу брутто и дату изготовления (ГОСТ 3241-91, п. 2.2.1). Полный разбор символов — маркировка каната.
ГОСТ 2688 и ГОСТ 7668: в чём разница
Оба стандарта описывают канат двойной свивки с органическим сердечником и линейным касанием проволок, но с разным числом проволок в пряди: 19 у ГОСТ 2688-80 и 36 у ГОСТ 7668-80. Больше проволок в пряди — тоньше каждая проволока и обычно гибче канат; меньше — проволоки толще. Выбор — по условиям работы и нормам на подъёмное оборудование.
| ГОСТ 2688-80 | ГОСТ 7668-80 | |
|---|---|---|
| Конструкция | 6×19(1+6+6/6)+1 о.с. | 6×36(1+7+7/7+14)+1 о.с. |
| Тип | ЛК-Р | ЛК-РО |
| Диаметры, мм | 3,6–56 | 6,3–72 |
Подробнее — ГОСТ 7668-80: канат 6×36. Источник: таблицы стандартов в справочнике ТРОС1.
Где применяется
Стандарт задаёт канат общего назначения: в обозначении указывается «Г» (грузовой) или «ГЛ» (грузолюдской, марки ВК и В). Какой канат допустим для конкретной работы, определяют правила эксплуатации оборудования и проект, а не справочная таблица; запас прочности и нормы браковки в этой странице не приводятся.
Купить канат ГОСТ 2688-80 по размеру
Примеры размеров из таблицы. Остальные диаметры — в каталоге и в заявке.
Купить канат ГОСТ 2688-80 по размеру в каталоге · Заявка на канат · Справочник
Вопросы и ответы
Что такое ГОСТ 2688-80?
Стандарт на стальной канат двойной свивки типа ЛК-Р конструкции 6×19 (1+6+6/6) с органическим сердечником: сортамент диаметров, масса 1000 м и разрывное усилие по группам.
Чем канат 2688 отличается от 7668?
Числом проволок в пряди: 6×19 у ГОСТ 2688-80 и 6×36 у ГОСТ 7668-80. Размеры и усилия — в таблицах каждого стандарта.
Что значит ЛК-Р?
ЛК — линейное касание проволок между слоями пряди, Р — проволоки разного диаметра в наружном слое пряди (ГОСТ 3241-91, п. 1.1.4).
Как расшифровать маркировку каната?
Обозначение идёт в порядке: диаметр, назначение (Г или ГЛ), марка проволоки, покрытие, направление и сочетание свивки, способ свивки, точность, маркировочная группа, номер стандарта. Расшифровщик — выше на странице.
Какое разрывное усилие у каната 2688 10 мм?
В ГОСТ 2688-80 нет диаметра 10 мм. Ближайшие: 9,6 мм — не менее 53,45 кН и 11 мм — не менее 68,8 кН (группа 1770 Н/мм²).
