Конструкции и свивка канатов
Конструкции стальных канатов: 1×7, 1×19, 6×7, 6×19, 6×36, 6×37, 35×7 — что значат цифры, типы свивки ЛК-Р, ЛК-О, ЛК-РО, ТК и роль сердечника.
Что значат цифры 6×19, 1×19, 6×36
Первая цифра — число прядей, вторая — число проволок в каждой пряди. Канат 6×19 — шесть прядей по 19 проволок; 1×19 — одна прядь из 19 проволок (одинарная свивка). В скобках — укладка по слоям: 1+6+12 — одна центральная проволока, шесть и двенадцать вокруг. «1 о.с.» — один органический сердечник; если после плюса указана ещё конструкция (например, +1×19), это металлический сердечник. В каталогах и запросах «х» часто пишут русской буквой: канат 6х19, трос 6х7, 7х7 или 7х19 читаются по тому же правилу (7х19 — семь прядей по 19 проволок).

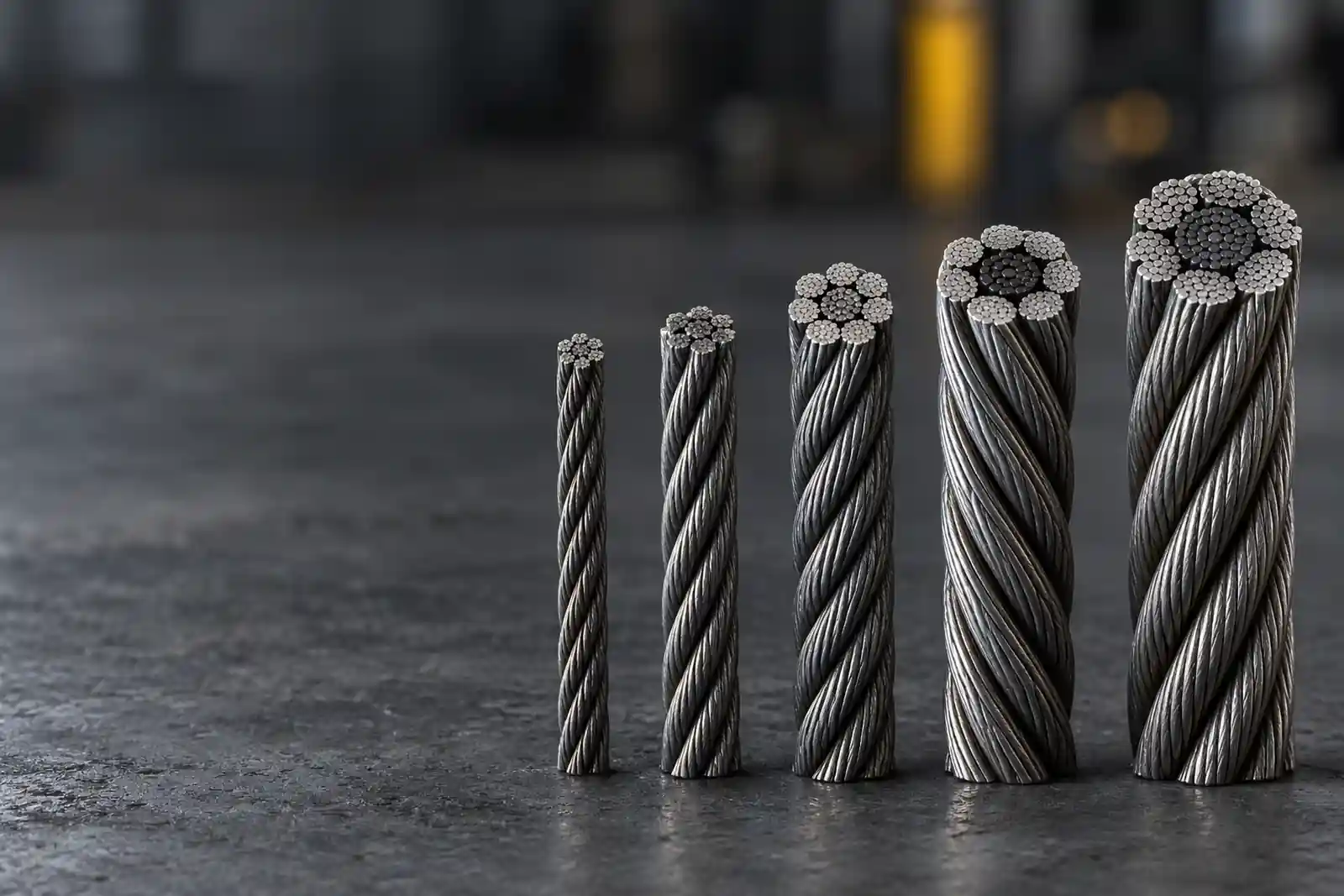

Сечения конструкций
Потяните, чтобы повернуть
Типы свивки: ЛК-Р, ЛК-О, ЛК-РО, ТК
Тип свивки определяет, как проволоки касаются друг друга в пряди (ГОСТ 3241-91, раздел 1):
- ЛК — линейное касание проволок между слоями; Р — проволоки в слоях разного диаметра, О — одного диаметра в слое, РО — сочетание.
- ТК — точечное касание проволок между слоями.
- ТЛК — точечно-линейное касание.
Какой тип у стандарта — в таблице ниже и в сводке справочника.
Какая конструкция — в каком ГОСТ
| ГОСТ | Конструкция | Тип | Диаметры, мм | Каталог |
|---|---|---|---|---|
| ГОСТ 2688-80 | 6×19(1+6+6/6)+1 о.с. | ЛК-Р | 3,6–56 | Купить |
| ГОСТ 7668-80 | 6×36(1+7+7/7+14)+1 о.с. | ЛК-РО | 6,3–72 | Купить |
| ГОСТ 7669-80 | 6×36(1+7+7/7+14)+7×7(1+6) | ЛК-РО | 5,9–72 | Купить |
| ГОСТ 3077-80 | 6×19(1+9+9)+1 о.с. | ЛК-О | 4,6–46 | Купить |
| ГОСТ 3079-80 | 6×37(1+6+15+15)+1 о.с. | ТЛК-О | 5,8–75 | Купить |
| ГОСТ 3062-80 | 1×7(1+6) | ЛК-О | 1–11,5 | Купить |
| ГОСТ 3063-80 | 1×19(1+6+12) | ТК | 1–19 | Купить |
| ГОСТ 3064-80 | 1×37(1+6+12+18) | ТК | 1,6–27 | Купить |
| ГОСТ 3066-80 | 6×7(1+6)+1×7(1+6) | ЛК-О | 1,9–27,5 | Купить |
| ГОСТ 3067-88 | 6×19(1+6+12)+1×19(1+6+12) | ТК | 3,1–18,5 | Купить |
| ГОСТ 3068-88 | 6×37(1+6+12+18)+1×37(1+6+12+18) | ТК | 4,7–10,5 | Купить |
| ГОСТ 3069-80 | 6×7(1+6)+1 о.с. | ЛК-О | 2,2–29 | Купить |
| ГОСТ 3070-88 | 6×19(1+6+12)+1 о.с. | ТК | 3,9–13 | Купить |
| ГОСТ 3071-88 | 6×37(1+6+12+18)+1 о.с. | ТК | 5–6,7 | Купить |
| ГОСТ 14954-80 | 6×19(1+6+6/6)+7×7(1+6) | ЛК-Р | 5,1–55 | Купить |
Сердечник и направление свивки
Сердечник бывает органическим (о.с.) или металлическим (м.с.): органический даёт гибкость и удерживает смазку, металлический повышает стойкость к сдавливанию. Свивка каната бывает правой и левой, а по способу свивки прядей — односторонней и крестовой; это указывают в обозначении (как читать маркировку).
Как выбрать конструкцию
Стандарт сам не рекомендует канат для работ: выбор определяют условия эксплуатации, нормы на оборудование и паспорт. Подбор по назначению и признакам — в справочнике; размеры и усилия — в диаметрах. Канаты одинарной свивки 1×7, 1×19, 1×37 — в серии ГОСТ 3062–14954, импортные обозначения — в таблице DIN и EN ↔ ГОСТ.
Вопросы и ответы
Что значит 6×19?
Шесть прядей по 19 проволок в каждой, обычно вокруг одного сердечника.
Чем ЛК отличается от ТК?
ЛК — линейное касание проволок между слоями пряди, ТК — точечное.
Что такое о.с.?
Органический сердечник; металлический обозначают м.с. или отдельной прядью в обозначении.
