ГОСТ 7669-80
Канат стальной двойной свивки ЛК-РО конструкции 6×36 с металлическим сердечником: диаметры, масса 1000 м и разрывное усилие по таблицам стандарта. Введите диаметр — найдём строку.
- Конструкция
- 6×36(1+7+7/7+14)+7×7(1+6)
- Тип
- ЛК-РО
- Диаметры
- 5,9–72 мм
Таблица диаметров, массы и разрывных усилий ГОСТ 7669-80
Введите диаметр каната в миллиметрах — подсветим строку и покажем массу и разрывное усилие.
Маркировочная группа, Н/мм²
Введите диаметр, например 21 мм.
| Диаметр, мм | Масса 1000 м, кг | Масса 1 м, кг | Усилие, кН (группа 1770) |
|---|---|---|---|
| 5,9 | 145 | 0,145 | 21,6 |
| 6,4 | 183 | 0,183 | 27,15 |
| 7,2 | 212 | 0,212 | 31,55 |
| 8,6 | 328 | 0,328 | — |
| 10,5 | 482 | 0,482 | 71,8 |
| 13 | 733 | 0,733 | — |
| 14,5 | 906 | 0,906 | 130 |
| 16 | 1 145 | 1,145 | 165 |
| 17,5 | 1 360 | 1,36 | 196 |
| 19,5 | 1 630 | 1,63 | 242,5 |
| 21 | 1 950 | 1,95 | 289,5 |
| 23 | 2 290 | 2,29 | — |
| 25 | 2 660 | 2,66 | — |
| 26 | 2 975 | 2,975 | — |
| 26,5 | 2 975 | 2,975 | 444 |
| 28 | 3 395 | 3,395 | 506,5 |
| 30 | 3 590 | 3,59 | — |
| 32,5 | 4 445 | 4,445 | — |
| 35,5 | 5 290 | 5,29 | — |
| 36,5 | 5 895 | 5,895 | 877,5 |
| 39 | 6 530 | 6,53 | — |
| 41 | 7 265 | 7,265 | 1 075 |
| 42 | 7 965 | 7,965 | 1 140 |
| 45,5 | 9 045 | 9,045 | — |
| 49 | 10 600 | 10,6 | 1 575 |
| 52 | 11 850 | 11,85 | 1 765 |
| 57 | 13 900 | 13,9 | — |
| 60,5 | 15 240 | 15,24 | — |
| 61,5 | 16 250 | 16,25 | — |
| 64 | 17 148 | 17,148 | 2 530 |
| 68 | 18 775 | 18,775 | 2 775 |
| 72 | 21 125 | 21,125 | 3 125 |
| Источник: ГОСТ 7669-80 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка. | |||
Что регламентирует ГОСТ 7669-80
ГОСТ 7669-80 — стандарт на сортамент каната 6×36 с металлическим сердечником: конструкция, диаметры, масса 1000 м, разрывное усилие по группам. В запросах его называют «канат стальной ГОСТ 7669», «трос ГОСТ 7669» и «канат 6×36 по 7669». Общие требования — ГОСТ 3241-91 (разбор).
В таблице — 32 диаметров от 5,9–72 мм и группы 1370, 1470, 1570, 1670, 1770, 1860, 1960, 2060 Н/мм².

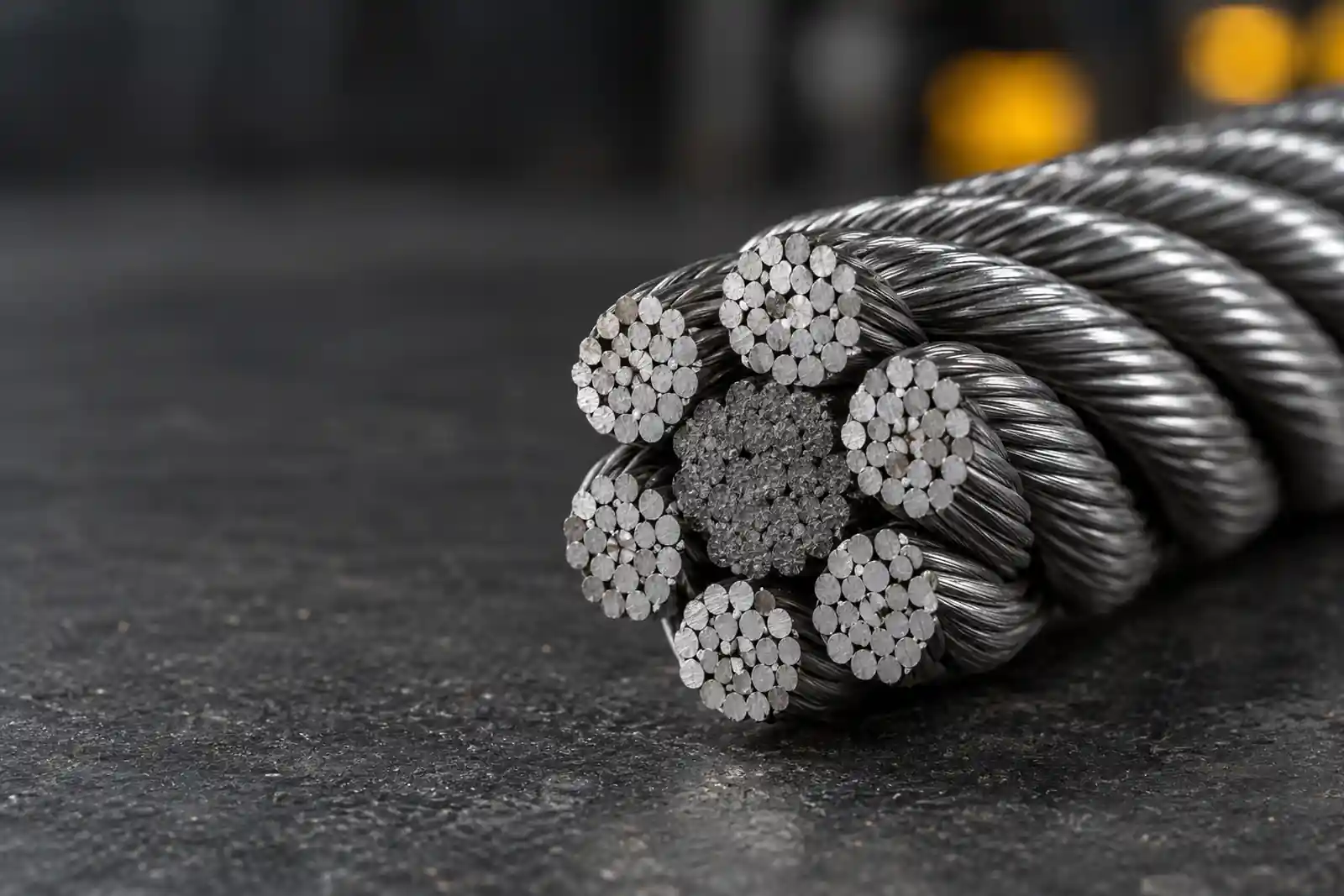

Конструкция 6×36 с металлическим сердечником
Обозначение 6×36(1+7+7/7+14)+7×7(1+6): 6 прядей по 36 проволок (1 + 7 + 7/7 + 14) и сердечник — не органический, а металлический канат 7×7 (1+6). Тип свивки тот же — ЛК-РО (ГОСТ 3241-91, п. 1.1.4, сердечник — п. 1.1.5).
Потяните, чтобы повернуть
7669 и 7668: в чём отличие
Пряди у ГОСТ 7669-80 и ГОСТ 7668-80 одинаковые — 6×36; различается сердечник: у 7668 органический, у 7669 металлический. Поэтому диаметры и разрывные усилия в таблицах двух стандартов не совпадают; сравнивать нужно по строкам таблиц, а не по названию.
| ГОСТ 7669-80 | ГОСТ 7668-80 | |
|---|---|---|
| Конструкция | 6×36(1+7+7/7+14)+7×7(1+6) | 6×36(1+7+7/7+14)+1 о.с. |
| Тип | ЛК-РО | ЛК-РО |
| Диаметры, мм | 5,9–72 | 6,3–72 |
Купить канат ГОСТ 7669-80 по размеру
Примеры размеров из таблицы. Остальные диаметры — в каталоге и в заявке.
Купить канат ГОСТ 7669-80 по размеру в каталоге · Заявка на канат · Справочник
Вопросы и ответы
Что такое ГОСТ 7669-80?
Стандарт на стальной канат двойной свивки типа ЛК-РО конструкции 6×36 (1+7+7/7+14) с металлическим сердечником 7×7(1+6): диаметры, масса 1000 м, разрывное усилие по группам.
Чем отличается 7669 от 7668?
Сердечником: у ГОСТ 7669-80 он металлический, у ГОСТ 7668-80 — органический. Пряди одинаковые, 6×36.
