ГОСТ 7668-80 — канат 6×36
Канат стальной двойной свивки ЛК-РО конструкции 6×36 с органическим сердечником: диаметры, масса 1000 м и разрывное усилие по таблицам стандарта. Введите диаметр — найдём строку.
- Конструкция
- 6×36(1+7+7/7+14)+1 о.с.
- Тип
- ЛК-РО
- Диаметры
- 6,3–72 мм
Таблица диаметров, массы и разрывных усилий ГОСТ 7668-80
Введите диаметр каната в миллиметрах — подсветим строку и покажем массу и разрывное усилие.
Маркировочная группа, Н/мм²
Введите диаметр, например 20 мм.
| Диаметр, мм | Масса 1000 м, кг | Масса 1 м, кг | Усилие, кН (группа 1770) |
|---|---|---|---|
| 6,3 | 155,5 | 0,156 | 22,65 |
| 6,7 | 176 | 0,176 | 25,7 |
| 7,4 | 199 | 0,199 | 29,1 |
| 8 | 253,5 | 0,254 | — |
| 8,1 | 253,5 | 0,254 | 37,05 |
| 9 | 310,5 | 0,311 | 45,45 |
| 9,7 | 383,5 | 0,384 | 56,1 |
| 11,5 | 513 | 0,513 | 75,1 |
| 13,5 | 696,5 | 0,697 | — |
| 15 | 812 | 0,812 | 116,5 |
| 15,5 | 812 | 0,812 | — |
| 16,5 | 1 045 | 1,045 | 150 |
| 18 | 1 245 | 1,245 | 175,5 |
| 20 | 1 520 | 1,52 | — |
| 22 | 1 830 | 1,83 | 258,5 |
| 23,5 | 2 130 | 2,13 | 304 |
| 25,5 | 2 495 | 2,495 | 352,5 |
| 27 | 2 800 | 2,8 | 396,5 |
| 29 | 3 215 | 3,215 | 454,5 |
| 31 | 3 655 | 3,655 | 517 |
| 33 | 4 155 | 4,155 | — |
| 34,5 | 4 550 | 4,55 | 644,5 |
| 36,5 | 4 965 | 4,965 | — |
| 38 | 5 510 | 5,51 | — |
| 39,5 | 6 080 | 6,08 | 861 |
| 42 | 6 750 | 6,75 | — |
| 43 | 7 120 | 7,12 | 1 005 |
| 44,5 | 7 770 | 7,77 | 1 095 |
| 46,5 | 8 400 | 8,4 | 1 180 |
| 48,5 | 9 155 | 9,155 | 1 290 |
| 50,5 | 9 940 | 9,94 | 1 400 |
| 53,5 | 11 150 | 11,15 | 1 570 |
| 56 | 12 050 | 12,05 | 1 715 |
| 58,5 | 13 000 | 13 | 1 790 |
| 60,5 | 14 250 | 14,25 | 1 970 |
| 63 | 15 200 | 15,2 | 2 085 |
| 65 | 16 100 | 16,1 | 2 210 |
| 68 | 17 700 | 17,7 | 2 430 |
| 72 | 19 800 | 19,8 | 2 715 |
| Источник: ГОСТ 7668-80 (сортамент), данные справочника ТРОС1. Масса — ориентировочная, для смазанного каната; усилие — каната в целом, не менее. Прочерк: в стандарте для этой группы значения нет. Справочно, не допускаемая нагрузка. | |||
Что регламентирует ГОСТ 7668-80
ГОСТ 7668-80 — стандарт на сортамент каната 6×36: конструкция, ряд диаметров, масса 1000 м и разрывное усилие по маркировочным группам. Его называют «канат 7668», «трос ГОСТ 7668» или «канат стальной ГОСТ 7668-80». Общие требования и обозначения даёт ГОСТ 3241-91 (разбор).
В таблице — 39 диаметров от 6,3–72 мм и группы 1370, 1470, 1570, 1670, 1770, 1860, 1960, 2060 Н/мм². Условное обозначение читается по тем же правилам, что и у других канатов — расшифровка маркировки.
Конструкция 6×36 (ЛК-РО)

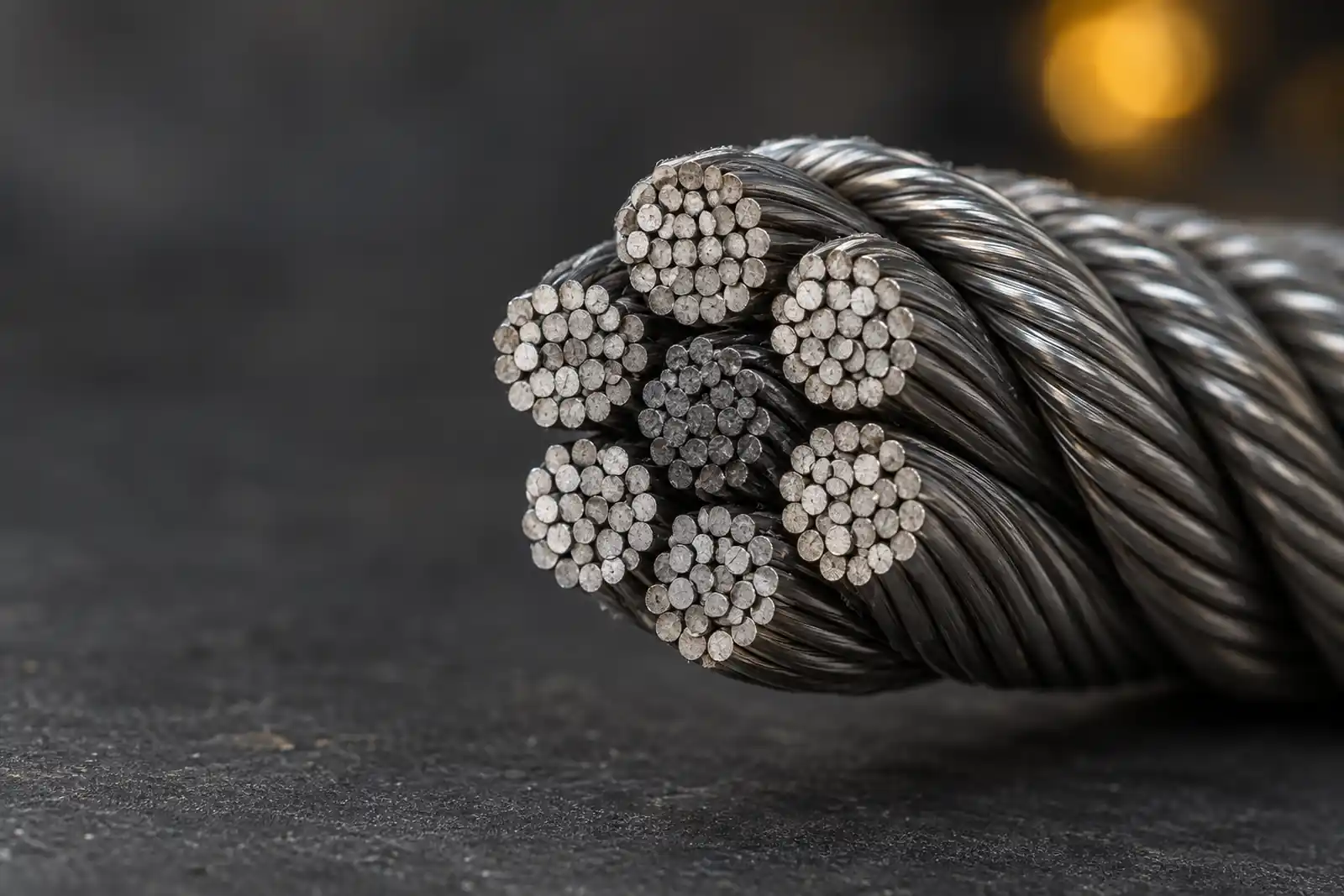

Обозначение 6×36(1+7+7/7+14)+1 о.с.: 6 прядей, в каждой 36 проволок (1 + 7 + 7/7 + 14), один органический сердечник. «ЛК» — линейное касание проволок между слоями, «РО» — в пряди есть слои с проволоками разного и одинакового диаметра (ГОСТ 3241-91, п. 1.1.4).
Потяните, чтобы повернуть
7668 и 2688, 7668 и 3241: что выбрать
ГОСТ 7668-80 и ГОСТ 2688-80 описывают канат с органическим сердечником, но у 7668 в пряди 36 проволок, у 2688 — 19. Тоньше проволоки — обычно гибче канат; толще — проволоки крупнее. ГОСТ 3241-91 — не сортамент, а общие технические условия: он задаёт классификацию и маркировку для обоих. Выбор — по условиям работы и нормам на оборудование; справочная таблица его не заменяет.
| ГОСТ 7668-80 | ГОСТ 2688-80 | |
|---|---|---|
| Конструкция | 6×36(1+7+7/7+14)+1 о.с. | 6×19(1+6+6/6)+1 о.с. |
| Тип | ЛК-РО | ЛК-Р |
| Диаметры, мм | 6,3–72 | 3,6–56 |
Тот же 6×36, но с металлическим сердечником — ГОСТ 7669-80.
Купить канат ГОСТ 7668-80 по размеру
Примеры размеров из таблицы. Остальные диаметры — в каталоге и в заявке.
Купить канат ГОСТ 7668-80 по размеру в каталоге · Заявка на канат · Справочник
Вопросы и ответы
Что такое ГОСТ 7668-80?
Стандарт на стальной канат двойной свивки типа ЛК-РО конструкции 6×36 (1+7+7/7+14) с органическим сердечником: диаметры, масса 1000 м и разрывное усилие по группам.
Чем канат 7668 отличается от 2688?
Числом проволок в пряди: 6×36 у ГОСТ 7668-80 и 6×19 у ГОСТ 2688-80. Диапазоны диаметров и усилия — в таблицах каждого стандарта.
Что значит ЛК-РО?
ЛК — линейное касание проволок между слоями пряди; РО — слои с проволоками разных и одинаковых диаметров (ГОСТ 3241-91, п. 1.1.4).
