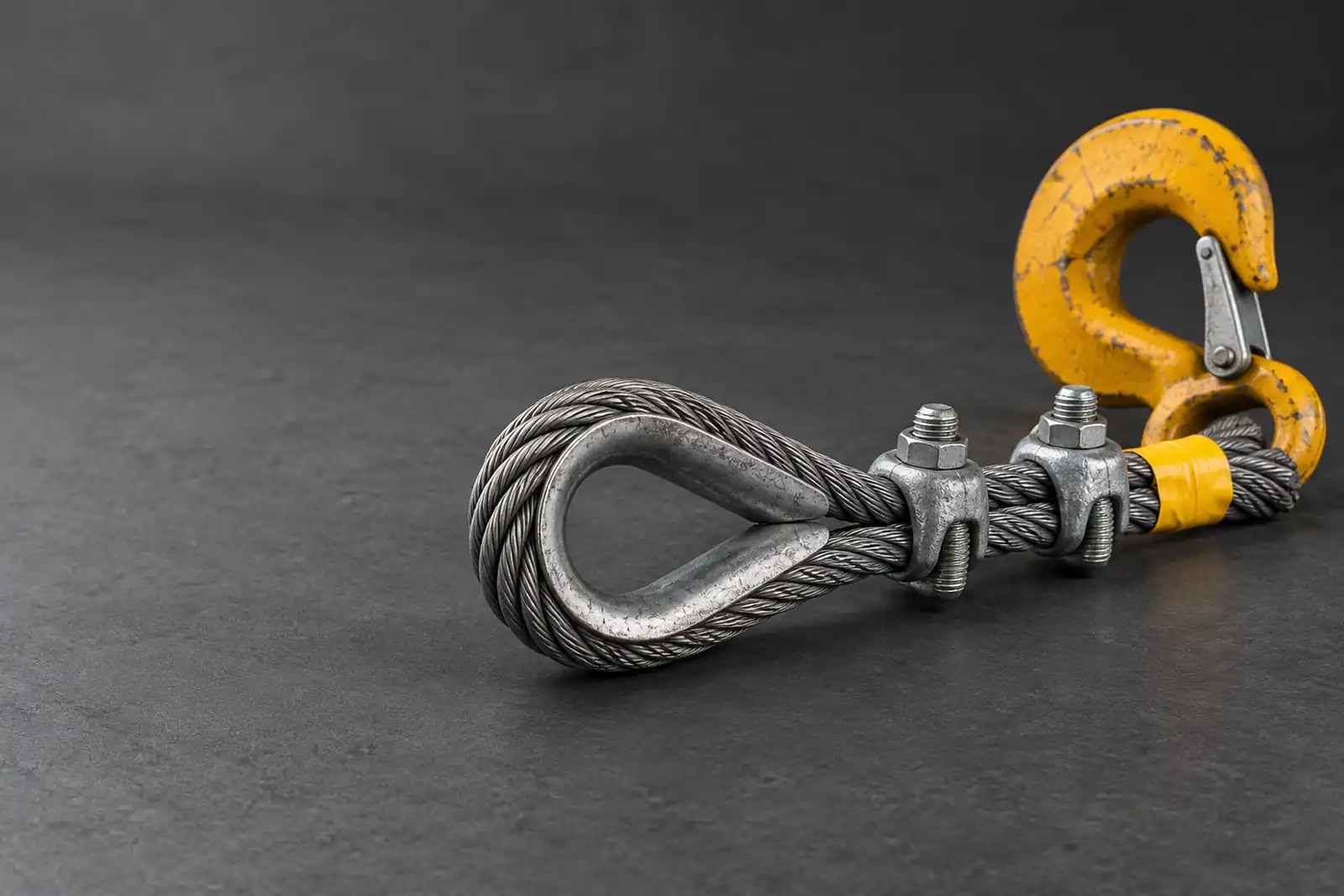

Коуши ГОСТ 2224 и зажимы DIN 1142

Выберите диаметр каната: получите коуш по ГОСТ 2224-93 и правила установки зажимов. Числа норм только из стандартов.

Справочно. Расчёт не заменяет проект и проверку ответственным специалистом. Для подъёма людей и грузов решение принимает он.

Диаметр каната11,0 мм

Или введите, мм

Диаметры из ГОСТ 2688-80: от 3,6 до 56 мм.

Тип зажима

Коуш по ГОСТ 2224-93, размер D, мм

40для каната св. 10,2 до 12,5 мм

Число зажимов и шаг (DIN 1142)

расчёт появится после проверки по стандарту

Коуши ГОСТ 2224-93: таблица

Размеры в мм, масса в кг. Обозначения D, B, L, L1, R, S, S1 — по рисунку в стандарте. Строка выбранного диаметра подсвечена.

Диаметр каната	D	B	L	L1	R	S	S1	Масса
2–2,5	10	5	16	24	1,5	1	1,5	0,002
2,5–3,5	12	7	20	32	2	1,5	2,5	0,008
3,5–4,6	15	10	24	40	3	2	4	0,015
4,6–5,7	20	11	33	50	3,5	2	4	0,025
5,7–7	25	12	41	62	4	2	5	0,035
7–8,6	30	14	50	74	5	2	6	0,058
8,6–10,2	34	18	56	84	6	3	7	0,11
10,2–12,5	40	20	65	100	7	3	9	0,15
12,5–15,5	45	24	74	115	9	3	11	0,2
15,5–18,5	56	28	92	144	10	4	13	0,4
18,5–22	63	32	104	160	12	4	16	0,55
22–25,5	75	38	125	190	14	5	19	0,97
25,5–30	85	42	142	225	16	5	21	1,32
30–34,5	95	50	158	255	19	6	24	1,85
34,5–39,5	105	56	175	280	22	6	27	2,3
39,5–44,5	120	64	202	325	24	8	30	4
44,5–49,5	130	70	217	350	27	8	33	4,7
49,5–54,5	140	80	234	385	30	10	36	7,15
54,5–59,5	160	88	266	435	32	12	40	10,8
59,5–65	180	94	303	485	35	12	44	13,3
65–72,5	200	104	335	535	38	14	48	18,8
72,5–82,5	220	118	368	592	43	16	52	26
Источник: ГОСТ 2224-93 «Коуши стальные для стальных канатов. ТУ», п. 1.1, таблица (22 типоразмера). Диаметр каната: от 2,0 до 2,5, далее «св. … до …».

Коуши: ГОСТ 2224-93, размеры по диаметру каната.
DIN 741 (U-образный): размеры A, d, H от производителя Certex и его предупреждение «Not for lifting» (карточка 798175). Это справка, не текст стандарта.
Коуши стропов по ГОСТ 25573, п. 3.9: должны соответствовать ГОСТ 2224.

Число и шаг зажимов, момент затяжки и порядок установки по DIN 1142 и EN 13411-5: расчёт появится после проверки по стандарту.

Канат	A	d	H
3	9	4	20
5	11	5	24
6	13	5	28
8	16	6	34
10	19	8	42
11	20	10	44
13	24	10	55
14	25	10	57
16	29	12	63
19	32	12	75
22	37	14	85
26	41	14	95
30	48	16	110
34	52	16	120
40	58	16	140
Источник: Certex, U-Bolt Clip DIN 741, таблица Technical data (стр. 2), gost/src_din/certex_798175.pdf. Предупреждение производителя: Not for lifting.
