Как закрепить, заплести, опрессовать трос
Как сделать петлю на тросе: три способа заделки конца каната — опрессовка троса втулкой, заплётка и зажимы — и когда какой допустим: по РД 10-33-93, ГОСТ 25573-82 и карточкам изготовителей. Для подъёма — только заводская заделка.
Справочно. Данные из стандартов и каталожных карточек, не проект. Решение принимает ответственный специалист; для подъёма — только заводские стропы с биркой.
Коротко
- Для подъёма — только заводская заделка: заплётка или опрессовка алюминиевой втулкой; то же относится к петлевому стропу.
- Конец каната выступает из втулки не менее 2 мм; проколы заплётки — по таблице 1 РД 10-33-93.
- Зажимы DIN 741 для подъёма не применять; число зажимов DIN 1142 в источниках не найдено.
Выбор способа по шагам
1. Для чего нужна петля
2. Нужна ли разборная заделка

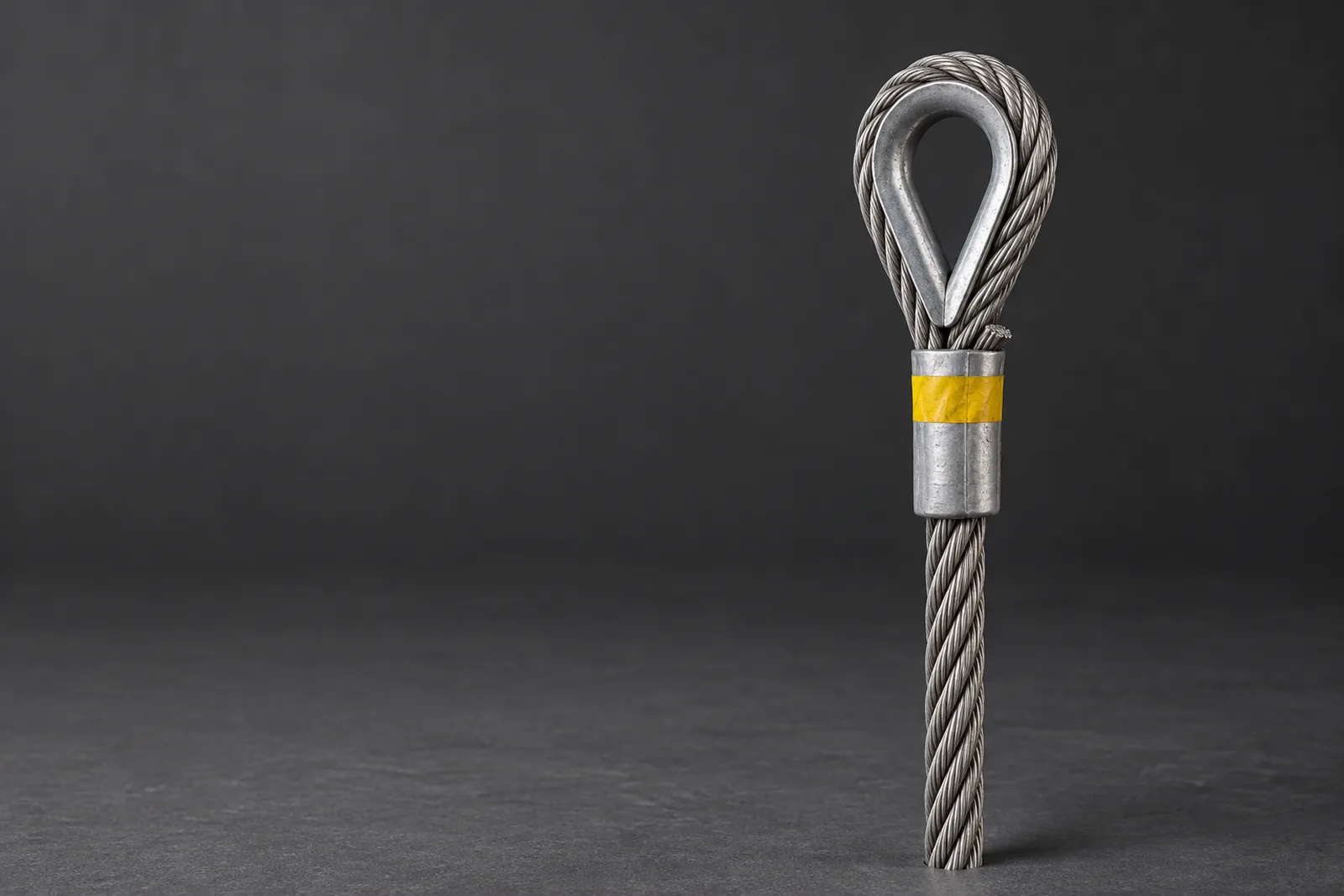

Опрессовка троса втулкой
- Втулки делают из алюминиевых сплавов АД0, АД1, АД31, АМЦ по ГОСТ 4784 (РД 10-33-93, п. 2.3.4); ГОСТ 25573-82, п. 3.12, допускает и сталь 20.
- Заделанный конец каната выступает из втулки не менее чем на 2 мм (ГОСТ 25573-82, п. 3.13; РД 10-33-93, прил. 1, п. 1.5.2).
- Перед опрессовкой канат очищают от смазки: пропаривают в горячей воде 90 °C до прекращения выделения смазки (РД 10-33-93, прил. 1).
- Вмятины глубиной больше 35 % толщины стенки алюминиевой втулки и трещины — строп бракуют (ГОСТ 25573-82, п. 3.13). Усилие опрессовки — по табл. П.1.28 прил. 1 РД 10-33-93.
Заплётка: петля на тросе
| Диаметр каната, мм | Проколов каждой прядью, не менее |
|---|---|
| До 15 | 4 |
| От 15 до 28 | 5 |
| От 28 до 60 | 6 |
| Источник: РД 10-33-93, п. 2.4.3, табл. 1. Последний прокол каждой прядью — половинным числом проволок. | |
- Места сплетения обкатывают обжимными роликами или протягивают через обжимную втулку (РД 10-33-93, п. 2.4.4; ГОСТ 25573-82, п. 3.15).
- Выступающие концы проволок обматывают проволокой или защитной оболочкой с перекрытием 10–30 мм (РД 10-33-93, п. 2.4.6).
- Соединение оковкой каната кольцами не допускается (РД 10-33-93, п. 2.2.4).
Зажимы: как сделать петлю
Зажим U-образный DIN 741 для подъёма не применять: у производителя Certex — «Not for lifting» (карточка 798175). Число и шаг зажимов DIN 1142: расчёт появится после проверки по стандарту. Подробности — на странице про коуши и зажимы.
Таблица рекомендаций
| Способ | Для подъёма груза | Источник |
|---|---|---|
| Заплётка | да, заводская | РД 10-33-93, п. 2.2.4 |
| Опрессовка алюминиевой втулкой | да, заводская | РД 10-33-93, п. 2.2.4; ГОСТ 25573-82, п. 3.11 |
| Зажимы DIN 741 | нет | Certex 798175 |
| Зажимы DIN 1142 | после проверки по стандарту | — |
| Оковка кольцами | не допускается | РД 10-33-93, п. 2.2.4 |
Купить этот канат
Канат стальной двойной свивки по ГОСТ 2688-80, 3077-80, 3071-88 и другим — в каталоге с реквизитами стандарта.
Вопросы и ответы
Можно ли заделать трос зажимами для подъёма груза?
Зажим DIN 741 у производителя Certex отмечен «Not for lifting» — для подъёма не применять. Число зажимов DIN 1142 в источниках не найдено.
Насколько должен выступать конец каната из втулки?
Не менее чем на 2 мм: ГОСТ 25573-82, п. 3.13; РД 10-33-93, прил. 1.
Допускается ли оковка каната кольцами?
Не допускается: РД 10-33-93, п. 2.2.4.
Автор: ТРОС1 (организация). Источники — тексты ГОСТ, РД и каталожные карточки изготовителей; пункты указаны в тексте.
