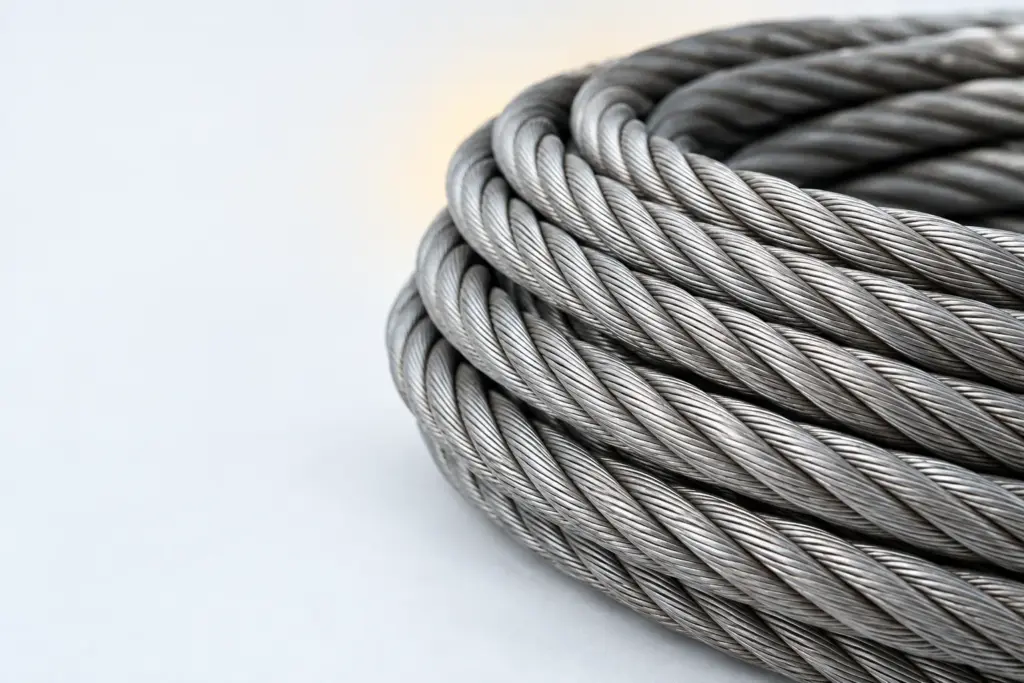

Свивка каната — это расположение проволок в прядях и прядей в готовом канате; при чтении обозначения отдельно учитывают тип касания проволок, направление и способ свивки. ЛК указывает на линейное касание, ТК — на точечное, а односторонняя и крестовая свивка описывают взаимное направление свивки проволок и прядей.
Уточнить обозначение для заказа
Таблица расшифровки обозначений по ГОСТ
При чтении маркировки важно не смешивать тип касания и конструкцию. Буквенная часть помогает определить, как соприкасаются проволоки в пряди. Запись с числами и скобками описывает конструкцию конкретного каната. Номер ГОСТ указывает, с каким стандартом сопоставляют это обозначение. Ни один из этих элементов не стоит заменять другим: совпадение одного буквенного сокращения само по себе не означает совпадения всей конструкции.
В таблице приведены только обозначения и примеры, для которых есть сведения в стандартах. Если для буквенного окончания не дана отдельная расшифровка, в таблице оно оставлено как часть типа. Это позволяет пользоваться примерами при сверке заявки, не приписывая стандарту неподтверждённое толкование букв.
| Тип | Что можно прочитать из обозначения | Пример из стандарта |
|---|---|---|
| ЛК-Р | ЛК — линейное касание; Р — проволоки разных диаметров в наружном слое пряди | ГОСТ 2688-80: 6х19(1+6+6/6) |
| ЛК-З | ЛК — линейное касание; окончание З входит в обозначение типа | ГОСТ 7665-80: 6х25 |
| ЛК-О | ЛК — линейное касание; окончание О входит в обозначение типа | ГОСТ 3077-80: 6х19(1+9+9) |
| ЛК-РО | ЛК — линейное касание; сочетание РО входит в обозначение типа | ГОСТ 7668-80: 6х36 |
| ТК | Точечное касание проволок в прядях | ГОСТ 3070-88: 6х19(1+6+12)+1 о.с. |
| ТЛК-О | Тип указан в перечне обозначений; подробная расшифровка здесь не приводится | Пример конструкции здесь не приводится |
Таблица решает практическую задачу: она показывает, какая конструкция приведена для каждого названного ГОСТ. Например, запись 6х19 встречается в примерах для ЛК-Р и ЛК-О, но продолжение в скобках у них различается. Поэтому при переносе позиции в заявку нельзя останавливаться на первых символах конструкции. Нужно сохранить буквенный тип, полную запись конструкции и стандарт, если он указан в документах на требуемый канат.
ЛК-Р и наружный слой пряди
Для ЛК-Р есть прямая расшифровка: ЛК означает линейное касание проволок между слоями, а Р — наличие проволок разных диаметров в наружном слое пряди. Такое значение Р приведено со ссылкой на ГОСТ 3241-91, пункт 1.1.4. Это не самостоятельное обозначение направления свивки и не указание на размер готового каната. Буква относится именно к устройству пряди.
Пример по ГОСТ 2688-80 записывается как ЛК-Р 6х19(1+6+6/6). В этой записи последние 6/6 относятся к наружному слою пряди: он состоит из шести крупных и шести мелких проволок. Если убрать дробную часть и оставить в запросе только 6х19, исчезнет существенное для расшифровки указание. Для поставки это не редакционная мелочь: сокращённая запись уже не передаёт всю конструкцию, которую назвал заказчик.
Не следует при этом переносить расшифровку Р на любое похожее сочетание букв. В таблице есть и тип ЛК-РО, однако одного совпадения буквы недостаточно, чтобы без дополнительных данных объяснять всё окончание РО. Надёжный порядок чтения здесь проще: зафиксировать тип целиком, сверить номер ГОСТ и затем проверить записанную конструкцию. Отдельный разбор именно этого примера приведён в статье ГОСТ 2688-80: как читать обозначение каната ЛК-Р 6×19.
ЛК-З, ЛК-О и ЛК-РО в примерах стандартов
У трёх обозначений общая часть ЛК указывает на линейное касание проволок в прядях. При этом окончания и приведённые конструкции различаются. В исходных примерах ГОСТ 7665-80 связан с ЛК-З 6х25, ГОСТ 3077-80 — с ЛК-О 6х19(1+9+9), а ГОСТ 7668-80 — с ЛК-РО 6х36. Эти пары удобно использовать как контрольные строки при проверке полученного от заказчика перечня.
Особенно внимательно нужно читать пример ЛК-О. Его начало 6х19 похоже на начало записи для ЛК-Р по ГОСТ 2688-80, однако буквенный тип и содержимое скобок другие. Если заявка содержит только фрагмент 6х19, по нему нельзя выбрать между приведёнными примерами. Попросите полное обозначение либо документ, из которого оно взято. Это точнее, чем дополнять недостающие символы по памяти.
Для ЛК-З и ЛК-РО исходные факты называют тип, стандарт и сокращённую запись конструкции, но не дают отдельного объяснения окончаний З и РО. Поэтому здесь они приведены без догадок. При сверке документов достаточно понимать общий смысл ЛК и не терять оставшуюся часть обозначения. Если требуется подробная расшифровка всей условной записи, используйте страницу расшифровки условного обозначения каната и сопоставляйте её с обозначением в заявке.
ТК и ТЛК-О: границы расшифровки
ТК означает точечное касание проволок в прядях. Это отличие от ЛК относится к характеру контакта проволок, а не к тому, правая у каната свивка или левая. Пример для проверки — ГОСТ 3070-88: канат ТК конструкции 6х19(1+6+12)+1 о.с. При переписывании позиции следует сохранять всю приведённую конструкцию, включая часть после скобок, а не ограничиваться записью 6х19.
ТЛК-О также входит в перечень применяемых обозначений. Однако примера конструкции для этого типа и отдельной расшифровки его букв здесь нет. По одной только похожести на ЛК или ТК нельзя приравнивать ТЛК-О к одному из типов таблицы. Для закупки это означает необходимость запросить полное обозначение, а не подбирать пример из соседней строки.
Такая осторожность полезна и при чтении описаний в каталоге. Название типа сообщает только ту часть сведений, которую действительно содержит. Оно не подменяет конструкцию, стандарт и прочие параметры требуемой позиции. Если два документа дают разные буквенные типы, расхождение нужно устранить до оформления заказа, даже когда остальные фрагменты записи выглядят сходно.
Правая, левая, односторонняя и крестовая свивка
Направление и способ свивки — две разные характеристики. По направлению канаты бывают правые и левые; для левого направления в обозначении используется Л. По способу различают крестовую и одностороннюю свивку. Поэтому формулировка «левая свивка» не отвечает на вопрос, является ли она крестовой или односторонней. Равно и слово «крестовая» само по себе не сообщает, правое направление требуется или левое.
Разницу способов определяют по взаимному направлению свивки проволок в прядях и самих прядей в канате. При одностороннем способе эти направления совпадают, при крестовом — противоположны. Это описание помогает прочитать требование в заявке, но не раскрывает тип касания проволок. Канат с обозначением ЛК нельзя автоматически считать односторонним, а обозначение ТК не говорит само по себе о крестовом способе.
Для проверки записи удобно мысленно разделить её на вопросы. Первый — как касаются проволоки в пряди: здесь нужны ЛК, ТК или полное обозначение другого указанного типа. Второй — какая конструкция приведена рядом с типом. Третий — какое направление и какой способ свивки указаны в документах. Если ответ на один вопрос отсутствует, ответы на остальные его не восполняют. Особенно это важно, когда поставщик получает сокращённое описание позиции вместо полного обозначения.
Не стоит также воспринимать букву Л как часть сокращения ЛК. В ЛК две буквы вместе обозначают линейное касание. Отдельная Л, используемая для левого направления, относится к другой характеристике. Смысл определяется положением буквы в полной записи. При сомнении лучше передать на сверку исходный документ, чем пытаться восстановить пропущенные элементы из короткого названия.
Как выбрать обозначение для заявки
Начните не с подбора похожего названия, а с требования к изделию. Если в проекте или заявке назван ГОСТ, перенесите его без сокращений. Затем отдельно перепишите буквенный тип и всю конструкцию, в том числе скобки, разделители и часть записи после них. Для приведённых примеров это позволяет не спутать ЛК-Р по ГОСТ 2688-80 с ЛК-О по ГОСТ 3077-80, хотя обе записи начинаются с 6х19.
Следующий шаг — проверить, заданы ли направление и способ свивки. Если требуется левая свивка, отметка Л имеет самостоятельное значение. Если указан односторонний или крестовой способ, сохраните именно эту формулировку. Не заменяйте её обозначением ЛК-Р, ЛК-О либо ТК: последние описывают касание проволок, а не способ свивки. Полезно разнести эти сведения по отдельным строкам запроса, чтобы при согласовании было видно, какой пункт подтверждён, а какой требует уточнения.
Для подбора стального каната используйте раздел Канаты стальные. Если вместе с канатом требуется готовое изделие для работ с грузом, соответствующий раздел — Стропы. Названия разделов помогают перейти к нужной группе товаров, но не заменяют проверки обозначения конкретной позиции. Перед отправкой запроса сверьте, что каталожное название и исходная запись из документов относятся к одному требованию.
Если сведений недостаточно, лучше задать уточняющий вопрос, чем выбирать между двумя конструкциями по общему фрагменту. Например, запись 6х19 без скобок не передаёт различие между приведёнными вариантами ЛК-Р и ЛК-О. Аналогично одно слово «левая» не определяет способ свивки. В запросе можно прямо перечислить недостающие сведения: полный тип, конструкцию, стандарт, направление и способ. Такой перечень сокращает риск расхождений при дальнейшей сверке.
Что проверять в документах и переписке
Типичная ошибка — считать обозначения ЛК-Р, ЛК-О и ТК взаимозаменяемыми краткими названиями стального каната. Они сообщают разные сведения о касании проволок либо принадлежат разным типам. Вторая ошибка — переносить только начальные символы конструкции. Запись в скобках нужна именно для того, чтобы полное обозначение оставалось различимым. Если часть символов потерялась при копировании, восстановите её по первичному документу.
Ещё одно распространённое смешение касается характеристик, которые стоят рядом в описании изделия. Тип касания, направление свивки и способ свивки следует сверять по отдельности. Указание ГОСТ тоже нельзя заменять одним буквенным типом: таблица показывает конкретные пары «стандарт — тип — конструкция», а не универсальное соответствие для любой записи с похожими буквами. Если документ содержит дополнительные требования, сверяйте их отдельно от приведённой здесь таблицы.
Масса каната относится к другому вопросу и не выводится из одного лишь названия типа свивки. Для её проверки предназначен отдельный материал Вес каната: таблица массы 1 м по диаметрам. Разделение задач упрощает закупочную переписку: сначала определяют, какая именно позиция нужна, затем проверяют её остальные характеристики по соответствующим данным, не приписывая буквам маркировки лишнего значения.
Частые вопросы
Что означает ЛК-Р в обозначении каната?
ЛК означает линейное касание проволок в пряди. Р указывает на проволоки разных диаметров в её наружном слое; для приведённого примера по ГОСТ 2688-80 это поясняет часть 6/6 в записи конструкции.
Чем ЛК отличается от ТК?
Различие касается контакта проволок в прядях: ЛК — линейное касание, ТК — точечное. По этим сокращениям отдельно нельзя установить направление или способ свивки готового каната.
Что показывает запись 6х19(1+6+6/6)?
Это запись конструкции каната ЛК-Р, приведённого для ГОСТ 2688-80. Последние 6/6 обозначают наружный слой пряди из шести крупных и шести мелких проволок, поэтому эту часть нельзя опускать при передаче полного примера.
Чем односторонняя свивка отличается от крестовой?
Разница состоит во взаимном направлении свивки проволок в прядях и прядей в канате. При одностороннем способе направления совпадают, при крестовом — противоположны; буквенный тип касания проверяют отдельно.
Что означает буква Л в маркировке?
Отдельная буква Л указывает на левое направление свивки. Её не следует путать с буквами ЛК в обозначении линейного касания проволок.
Итог для сверки позиции
Читать обозначение удобнее по частям: сначала установить тип касания, затем проверить полную конструкцию и её соответствие указанному ГОСТ, после этого отдельно уточнить направление и способ свивки. Таблица даёт опорные примеры для ЛК-Р, ЛК-З, ЛК-О, ЛК-РО и ТК, но не заменяет полного обозначения в документах. Если запись сокращена или содержит тип ТЛК-О без конструкции, запросите недостающие сведения до выбора позиции.
