Типы стропов 1СК…4СК, УСК, ВСК
Выберите, как груз зацепляют: покажем тип стропа по ГОСТ 25573-82 и РД 10-33-93. Только тип, без диаметра.
Справочно. Данные из стандартов и каталожных карточек, не проект. Решение принимает ответственный специалист; для подъёма — только заводские стропы с биркой.
Какой тип стропа по схеме груза
Виды стропов — это типы по числу ветвей (1СК, 2СК, 3СК, 4СК) и универсальные УСК; виды строповки грузов зависят от того, как груз зацепляют. Выбор показывает только тип стропа. Диаметр каната и грузоподъёмность здесь не подбираются: для этого есть страница расчёта и проект ответственного специалиста.
Как груз зацепляют
Тип: 1СК, одноветвевой. Грузоподъёмность в таблицах: от 0,32 до 12,5 т.
Источник: ГОСТ 25573-82, п. 1.1 и табл. 1.
Тип: 2СК, двухветвевой. Грузоподъёмность в таблицах: от 0,4 до 16 т.
Источник: ГОСТ 25573-82, п. 1.1 и табл. 2.
Тип: 3СК, трёхветвевой. Грузоподъёмность в таблицах: от 0,63 до 20 т.
Источник: ГОСТ 25573-82, п. 1.1 и табл. 3.
Тип: 4СК, четырёхветвевой, исполнения 1 и 2. Грузоподъёмность в таблицах: исполнение 1: от 0,63 до 32 т; исполнение 2: от 0,4 до 32 т.
Источник: ГОСТ 25573-82, п. 1.1 и табл. 4, 5.
Тип: СКП, двухпетлевой, исполнения 1 и 2. Грузоподъёмность в таблицах: от 0,32 до 12,5 т.
Источник: ГОСТ 25573-82, п. 1.1 и табл. 7.
Тип: СКК, кольцевой, исполнения 1 и 2. Грузоподъёмность в таблицах: от 0,36 до 16 т.
Источник: ГОСТ 25573-82, п. 1.1 и табл. 8.
Тип: УСК1, УСК2, универсальный, исполнения 1 и 2. Грузоподъёмность в таблицах: от 0,5 до 32 т.
Источник: РД 10-33-93, прил. 1, табл. П.1.30.
Схема условная, без масштаба. Схему строповки утверждает ответственный.

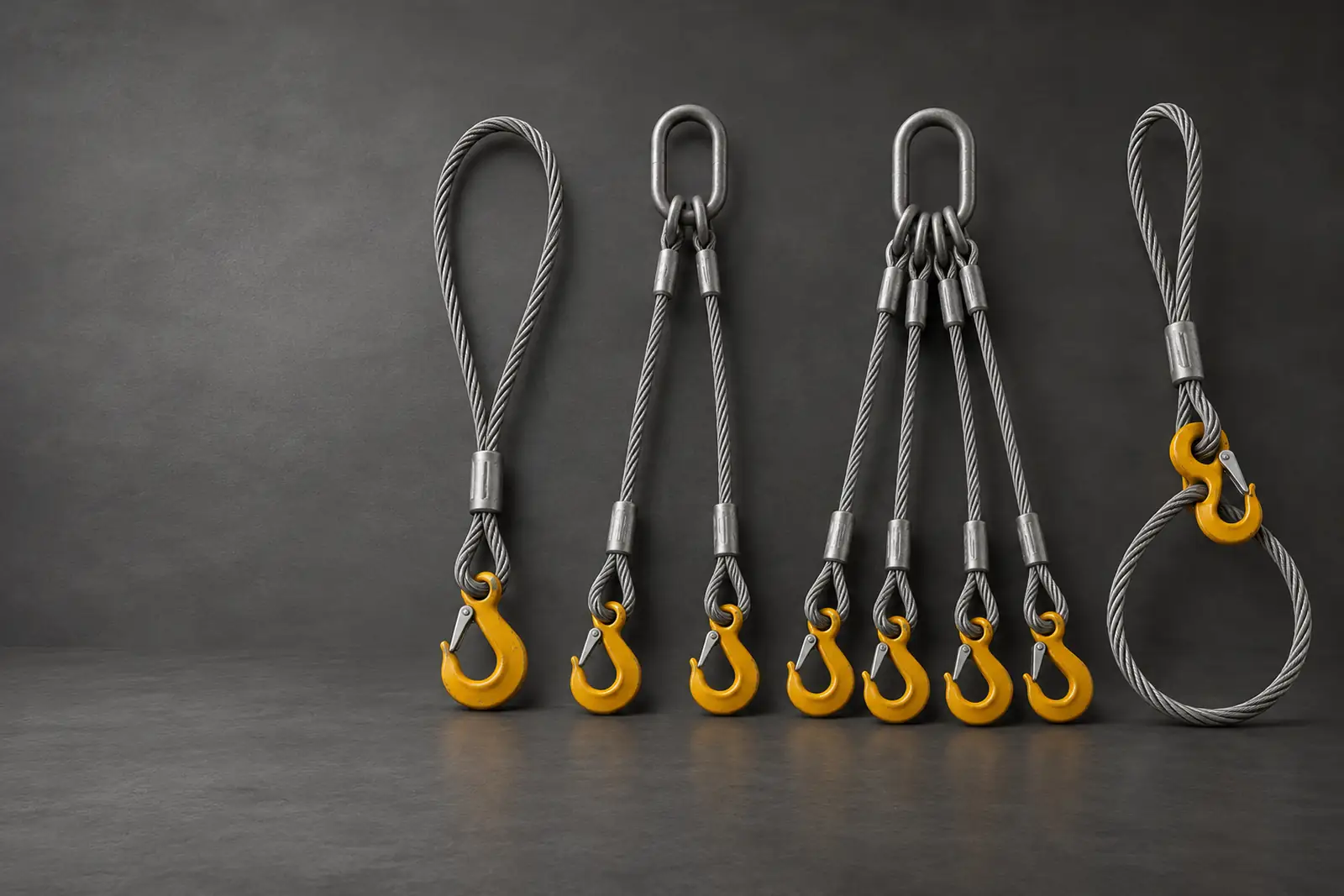

Типы канатных стропов
| Тип | Название | Грузоподъёмность по таблицам | Источник |
|---|---|---|---|
| 1СК | одноветвевой | от 0,32 до 12,5 т | ГОСТ 25573-82, п. 1.1 и табл. 1 |
| 2СК | двухветвевой | от 0,4 до 16 т | ГОСТ 25573-82, п. 1.1 и табл. 2 |
| 3СК | трёхветвевой | от 0,63 до 20 т | ГОСТ 25573-82, п. 1.1 и табл. 3 |
| 4СК | четырёхветвевой, исполнения 1 и 2 | исполнение 1: от 0,63 до 32 т; исполнение 2: от 0,4 до 32 т | ГОСТ 25573-82, п. 1.1 и табл. 4, 5 |
| СКП | двухпетлевой, исполнения 1 и 2 | от 0,32 до 12,5 т | ГОСТ 25573-82, п. 1.1 и табл. 7 |
| СКК | кольцевой, исполнения 1 и 2 | от 0,36 до 16 т | ГОСТ 25573-82, п. 1.1 и табл. 8 |
| УСК1, УСК2 | универсальный, исполнения 1 и 2 | от 0,5 до 32 т | РД 10-33-93, прил. 1, табл. П.1.30 |
Обозначения «ВСК» нет в ГОСТ 25573-82 и РД 10-33-93, поэтому в таблицу оно не включено: расшифровка появится после проверки по стандарту.
Что важно знать о типах
Только заводские стропы
Стропы для сторонних организаций изготавливают предприятия с разрешением и поставляют с паспортом и биркой: РД 10-33-93, п. 2.1.1 и разд. 3.
Угол между ветвями
У 2СК, 3СК и 4СК усилия считают при угле между ветвями не больше 90°: РД 10-33-93, п. 2.1.3.
Диаметра здесь нет
Обозначение канатной ветви (ВК-0,32 и так далее) — это её грузоподъёмность по ГОСТ 25573-82, а не диаметр каната.
