Схемы строповки грузов
Шесть условных схем по РД 10-33-93, приложение 3. Без расчёта: схему утверждает ответственный специалист.
Справочно. Данные из стандартов и каталожных карточек, не проект. Решение принимает ответственный специалист; для подъёма — только заводские стропы с биркой.
Угол между ветвями: в каких пределах считают
Сдвиньте ползунок: РД 10-33-93, п. 2.1.3, считает усилия в двух-, трёх- и четырёхветвевых стропах при углах между ветвями не больше 90°.
Схема условная, без масштаба и без расчёта нагрузки. Схему строповки утверждает ответственный специалист.
Схемы строповки: что рекомендует РД 10-33-93
Шесть условных схем без расчёта. Схемы условные, без масштаба: реальную схему строповки груза утверждает ответственный специалист.
Острые рёбра: проставки
Между рёбрами груза и канатом ставят проставки (дерево, разрезанная труба, шланги, ремни). РД 10-33-93, прил. 3, п. 1.1, рис. П.3.1.
Затяжная петля
Если груз затягивают петлёй каната, рекомендуется снижать грузоподъёмность стропа на 20 %. РД 10-33-93, прил. 3, п. 1.4, рис. П.3.4.

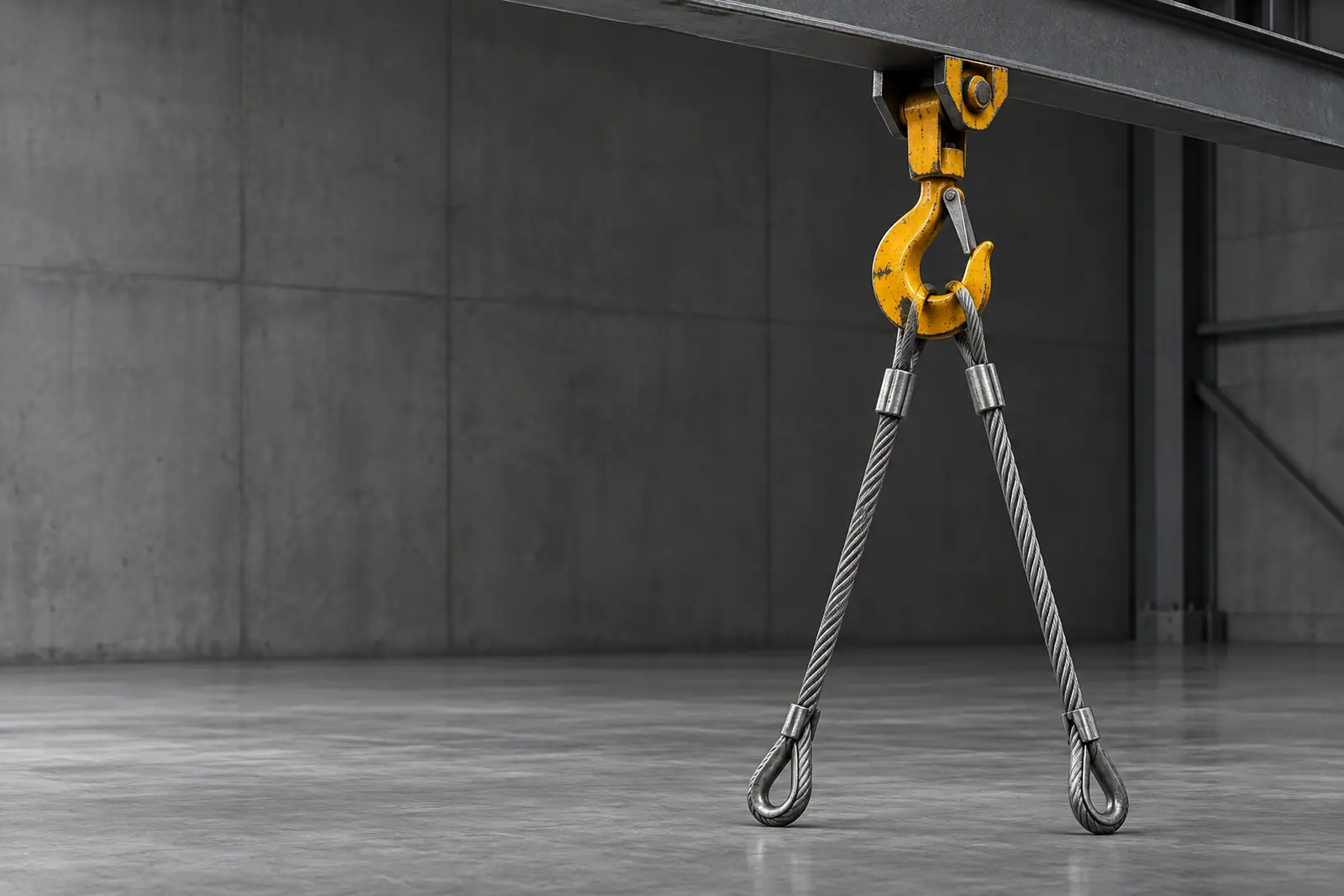

Угол между ветвями
Усилия в двух-, трёх- и четырёхветвевых стропах считают при углах между ветвями не больше 90°. РД 10-33-93, п. 2.1.3; ГОСТ 25573-82, черт. 3.
Закругления груза
При обвязке грузов с закруглениями радиусом менее 2,5 диаметра каната рекомендуется снижать допускаемую нагрузку на ветви по таблице ниже. РД 10-33-93, прил. 3, п. 1.3, табл. П.3.1.
Крюк в проушине
Зазоры при зацеплении: D1 не меньше 0,07 h, D2 не меньше 0,1 B, но не меньше 3 мм. РД 10-33-93, прил. 3, п. 2.1, рис. П.3.6.
Петлевые стропы
Груз со свободной укладкой на петлевые стропы перемещают только при элементах на грузе, надёжно предотвращающих его смещение. РД 10-33-93, прил. 3, п. 1.5, рис. П.3.5.
Закругления: снижение допускаемой нагрузки на ветви
| r / d | Снижение нагрузки, % |
|---|---|
| Менее 0,5 | не допускается |
| От 0,5 до 1,0 | 50 |
| От 1,0 до 2,0 | 35 |
| От 2,0 до 2,5 | 20 |
| Свыше 2,5 | 0 |
| Источник: РД 10-33-93, прил. 3 (рекомендуемое), табл. П.3.1. r — радиус закругления, d — диаметр каната. | |
Схемы строповки конкретных грузов (трубы, плиты, ёмкости) здесь не приводятся: показаны только рекомендации прил. 3 РД 10-33-93; расчёт и схема по грузу появятся после проверки по стандарту.
