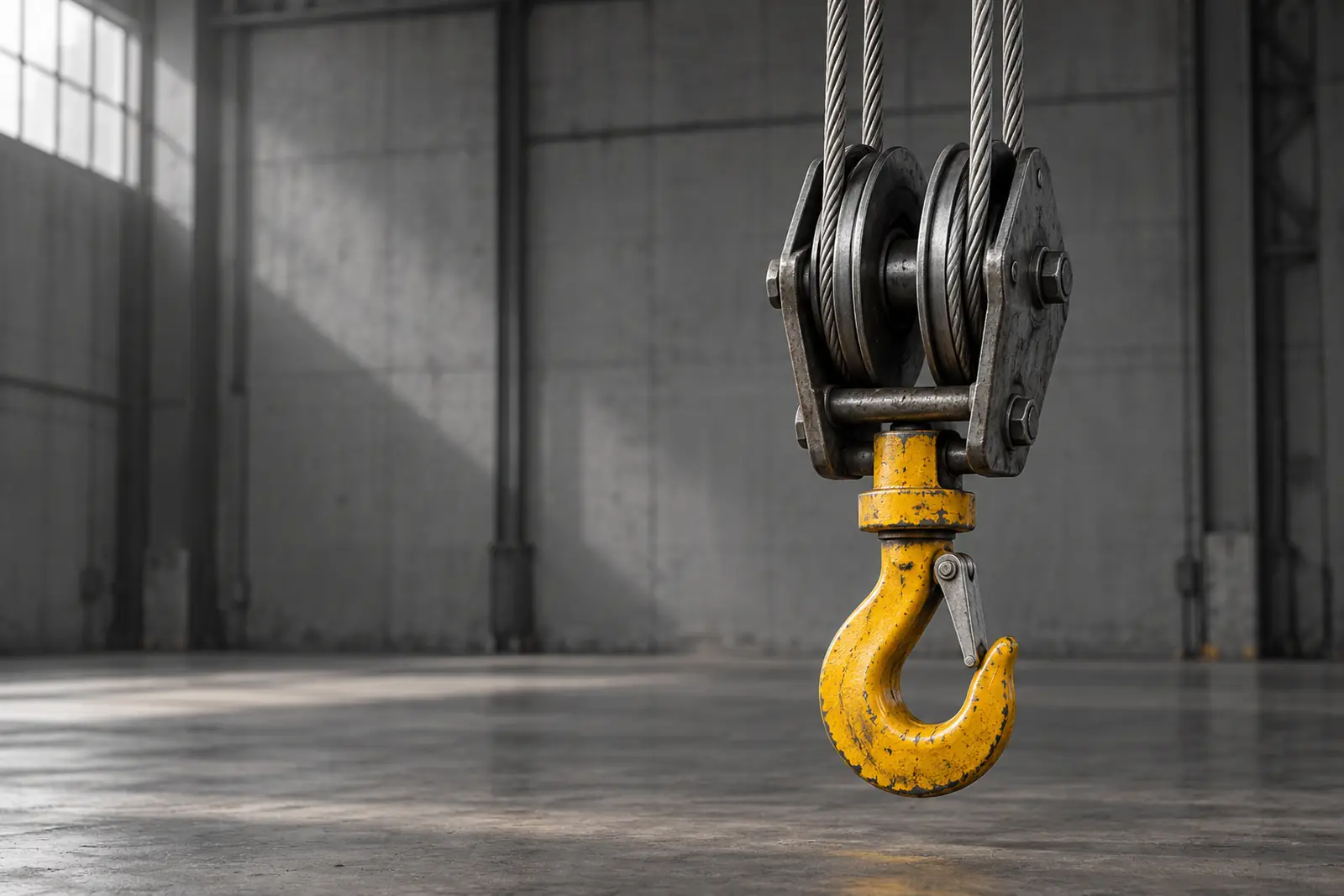

Запасовка и полиспаст
Как запасовывают канат в полиспасте: схема по кратности и нагрузка на сбегающую ветвь без трения. Нормы блоков и запаса — меткой.
Справочно. Данные из стандартов и каталожных карточек, не проект. Решение принимает ответственный специалист; для подъёма — только заводские стропы с биркой.
Коротко
- Кратность — число ветвей на подвижном блоке; без трения Q / m на сбегающую ветвь.
- Диаметр блока стропа не менее 8 диаметров каната (ГОСТ 25573-82).
- КПД блоков и запас полиспаста в источниках не найдены.
Схема запасовки
Число ветвей на подвижном блоке (кратность)
Кратность 2: две ветви несут груз
Учебная схема статики без трения в блоках.
Что считается в источниках
Нагрузка на сбегающую ветвь без учёта трения равна Q / m, где m — число ветвей на подвижном блоке. Потери в блоках, диаметр блока и запас прочности канатов полиспастов: расчёт появится после проверки по стандарту. Для строповых канатов диаметр блока (уравнительного звена) — не менее восьми диаметров каната (ГОСТ 25573-82, п. 3.6).
Правила запасовки
- Канат запасовывают так, чтобы он не перекручивался между блоками: порядок и направление запасовки — по проекту и инструкции на механизм.
- Канатные ветви стропов делают из целого каната, наращивание не допускается (ГОСТ 25573-82, п. 3.8; РД 10-33-93, п. 2.4.2).
Таблица
| Параметр | Значение | Источник |
|---|---|---|
| Нагрузка на сбегающую ветвь | Q / m, без трения | статика |
| Диаметр блока стропа | не менее 8 диаметров каната | ГОСТ 25573-82, п. 3.6 |
Купить этот канат
Канат для полиспастов: конструкция и диаметр — по проекту; каталог с реквизитами ГОСТ.
Вопросы и ответы
Что такое кратность полиспаста?
Число ветвей каната, на которых висит подвижный блок с грузом. Нагрузка на сбегающую ветвь без трения равна Q / m.
Какой диаметр блока нужен?
Для блоков (уравнительных звеньев) стропов — не менее восьми диаметров каната (ГОСТ 25573-82, п. 3.6). Для полиспастов: после проверки по стандарту.
Можно ли наращивать канат?
Канатные ветви стропов делают из целого каната, наращивание не допускается (РД 10-33-93, п. 2.4.2).
