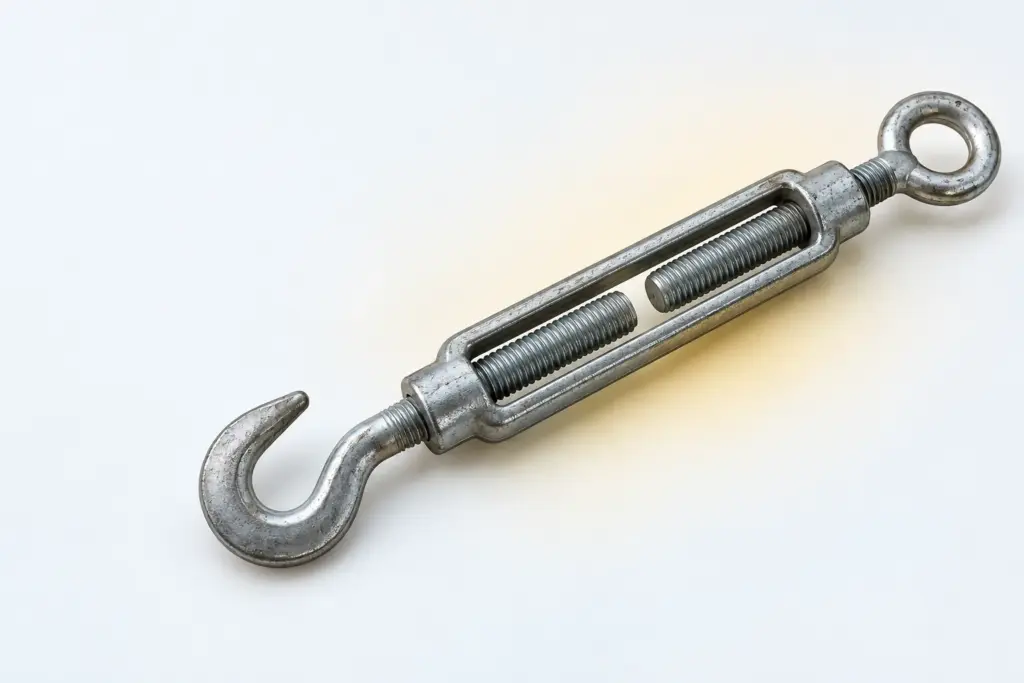

Талрепы выпускают по ГОСТ 9690-71 и DIN 1480; при поиске талрепа по ГОСТу ориентиром служит обозначение ГОСТ 9690-71. Сам талреп состоит из корпуса и двух винтов с правой и левой резьбой, а для выбора изделия нужно уточнить исполнение и концевые элементы: крюк, кольцо или вилку.
ГОСТ 9690-71 и DIN 1480: что сравнивать при заказе
ГОСТ 9690-71 и DIN 1480 — два обозначения, которые встречаются при подборе талрепа. Для заявки этого знания недостаточно. Обозначение помогает назвать нужное исполнение, но не заменяет описание самого изделия и его концов. Если в запросе написано только «талреп», поставщик не видит, какое соединение требуется выполнить и по какому обозначению следует искать позицию.
Сравнивать изделия разумно от задачи, а не от общего представления о стандартах. Сначала определяют, где талреп будет стоять в линии натяжения и какие элементы расположены по обе стороны от него. Затем уточняют, нужны ли крюк, кольцо или вилка. После этого в заявке указывают ГОСТ 9690-71 либо DIN 1480, если такое требование есть в документации или принято при закупке. Такой порядок позволяет обсуждать конкретное изделие, а не только надпись в его названии.
По одному обозначению нельзя уверенно утверждать, что два предложенных талрепа взаимозаменяемы. Для этого потребовались бы данные выбранных позиций и требования к месту установки. В статье нет размеров, допустимых нагрузок или правил взаимозаменяемости, поэтому при сравнении ГОСТ и DIN не стоит приписывать одному исполнению преимущества, которые не подтверждены описанием товара. Корректный вопрос поставщику звучит так: подходит ли предложенная позиция с нужным обозначением и нужными концами к указанному соединению.
| Что сравнивать | ГОСТ 9690-71 | DIN 1480 |
|---|---|---|
| Обозначение при заказе | Талреп по ГОСТ 9690-71 | Талреп по DIN 1480 |
| Назначение талрепа | Натяжение троса | Натяжение троса |
| Принцип устройства | Корпус и два винта с правой и левой резьбой | Корпус и два винта с правой и левой резьбой |
| Что уточнять по позиции | Концевые элементы и пригодность для соединения | Концевые элементы и пригодность для соединения |
Таблица показывает общие сведения, достаточные для начала подбора. Она не устанавливает равенство размеров или характеристик изделий по двум обозначениям. Если требуется замена уже установленного талрепа, полезно передать поставщику обозначение старого изделия и описание обоих узлов присоединения. Если старое обозначение неизвестно, начинают с фактической схемы соединения: что находится на каждом конце и как талреп должен присоединяться к этим элементам.
Устройство: корпус, винты и изменение натяжения
Основная часть талрепа — корпус. С двух сторон с ним работают винты; у одного правая резьба, у другого левая. Благодаря такой паре поворот корпуса меняет положение обоих винтов относительно корпуса и расстояние между концевыми элементами. Для работы с тросом важен именно этот принцип: талреп позволяет изменить длину участка между точками присоединения и тем самым выполнить натяжение.
Перед установкой полезно различать сам талреп и присоединяемые к нему детали. Трос, его окончание и ответные элементы конструкции не становятся частью корпуса талрепа. Если на одном из этих участков соединение не подходит по форме, вращение корпуса проблему не устранит. Поэтому проверку начинают не с попытки натянуть трос, а с понимания всей цепочки: окончание троса, первый конец талрепа, корпус с винтами, второй конец талрепа и ответная точка крепления.
Правая и левая резьба объясняют, почему для регулировки работают с корпусом, а не пытаются независимо подобрать положение каждого конца во время натяжения. При этом направление поворота лучше определять по фактическому перемещению винтов на установленном изделии. Так проще избежать ошибки: перед продолжением работы видно, сближаются концы или удаляются. Если движение происходит не в нужную сторону, вращение прекращают и меняют направление.
Важно не путать регулировку с исправлением неподходящего соединения. Талреп может менять расстояние между концами, но не превращает крюк в вилку и не заменяет ответную деталь. До поворота корпуса оба конца должны быть присоединены предусмотренным для них способом. Если форма соединения вызывает сомнения, выбор талрепа уточняют до установки, а не компенсируют несоответствие натяжением.
Концевые элементы: крюк, кольцо и вилка
Талрепы бывают с крюком, кольцом и вилкой по концам. Это ключевой признак для заказа: одинаковое назначение устройства не означает, что его можно одинаково присоединить в любом месте. Конец выбирают по ответному элементу, который уже есть в схеме, либо по заранее принятому способу соединения. При описании позиции важно назвать оба конца, а не только тот, который расположен со стороны троса.
Крюк рассматривают там, где схема соединения предусматривает присоединение крюком. Кольцо выбирают для узла, в котором ответная часть рассчитана на соединение с кольцом. Вилку указывают, когда нужен конец в форме вилки. Это описание не означает, что любой крюк подойдёт к любому кольцу или что любая вилка подойдёт к имеющейся детали. При подборе конкретного товара нужно проверить совместимость формы и исполнения соединяемых элементов.
Если талреп выбирают для уже собранной линии, осматривают обе точки присоединения отдельно. На первой может быть окончание троса, на второй — элемент конструкции или другая деталь соединения. Удобно зафиксировать их в заявке в том же порядке, в каком они стоят на объекте: «со стороны троса» и «со стороны крепления». Это снимает неоднозначность при обсуждении концов и помогает понять, подходит ли предложенная позиция без изменения соседних элементов.
Когда одновременно подбирают трос, следует отдельно определить его исполнение и способ соединения с талрепом. Вопросы выбора самого троса рассмотрены в материале Трос оцинкованный: группы покрытия С, Ж, ОЖ и DIN 3055. Для подбора талрепа из этой задачи важен не перечень свойств троса, а ясное описание того, каким элементом его окончание будет присоединено к выбранному концу талрепа.
Как выбрать талреп для имеющегося соединения
Подбор начинается с назначения: требуется натяжение троса. Если задача сформулирована как подъём груза, талреп не является подходящим устройством для её выполнения. Затем проверяют две точки подключения и определяют форму концов. Только после этого имеет смысл выбирать позицию по обозначению ГОСТ 9690-71 или DIN 1480 и сопоставлять предложение с требованиями заявки.
- Запишите, что именно нужно натянуть и между какими точками будет установлен талреп.
- Опишите элемент со стороны троса и ответный элемент на другой стороне соединения.
- Укажите нужную форму каждого конца: крюк, кольцо или вилку.
- Уточните, требуется ли исполнение по ГОСТ 9690-71 или по DIN 1480.
- Если заменяете установленное изделие, передайте его обозначение и сведения о том, как оно присоединено.
- До заказа проверьте по конкретной позиции сведения, необходимые для вашего соединения.
Такой перечень не заменяет документацию на изделие. Он помогает передать поставщику исходные данные без предположений о размерах и характеристиках. Например, фраза «нужен талреп по ГОСТу для троса» говорит об общем назначении, но не отвечает на вопрос о концах. Формулировка с обозначением, описанием обеих точек присоединения и требуемых концов даёт основу для проверки позиции.
В разделе Талреп грузовой представлено десять позиций. Название раздела не меняет назначение талрепа: он нужен для натяжения, а не для подъёма груза. При просмотре каталога не следует считать все позиции одинаковыми только потому, что они собраны в одном разделе. Сопоставляйте описание выбранного изделия со своей схемой соединения и отдельно уточняйте то, чего в описании недостаточно.
Если подбор связан с уже существующей конструкцией, полезно описать, что в ней менять нельзя. Иногда ограничение находится не в талрепе, а в окончании троса или ответной детали. Тогда выбор конца становится исходным условием, а не свободным вариантом. Если же соединение проектируют с нуля, сначала согласуют схему присоединения и только затем выбирают подходящую позицию. В обоих случаях обозначение стандарта указывают явно, когда оно является обязательным требованием закупки.
Как натянуть трос талрепом
Натяжение выполняют после выбора и присоединения подходящего талрепа. До регулировки проверяют, что концы соединены с предназначенными для них элементами, а корпус и винты занимают положение, позволяющее выполнить нужное изменение расстояния. Если уже на этом этапе обнаружено несовпадение концов с ответными деталями, работу останавливают и возвращаются к подбору соединения.
Далее поворачивают корпус и наблюдают за перемещением винтов. Правая и левая резьба позволяют изменять расстояние между концами при таком повороте. Действуют постепенно, чтобы видеть, как меняется положение троса и соединений. Если трос вместо натяжения ослабляется, направление поворота меняют. Не стоит продолжать регулировку вслепую: состояние обоих концов важно контролировать на протяжении всей операции.
После получения требуемого состояния троса проверяют всю линию присоединения. Нужно убедиться, что талреп остаётся соединённым с обоими ответными элементами и что выбранные концы выполняют свою задачу. Числовое значение натяжения нельзя назначить только по названию талрепа или обозначению ГОСТ либо DIN. Если для объекта задано конкретное требование, его берут из документации на этот объект и сопоставляют с данными выбранного изделия.
Талреп регулирует расстояние в линии натяжения, но не отвечает за правильный выбор всех остальных элементов. Если меняется трос, его окончание или точка крепления, пригодность ранее выбранных концов проверяют заново. Особенно важно не переносить без проверки старую схему на новое соединение: внешне похожие задачи могут различаться именно ответными элементами, к которым предстоит присоединить крюк, кольцо или вилку.
Граница применения: натяжение не равно подъёму
Талреп предназначен для натяжения, а не для подъёма груза. Это правило действует независимо от того, указаны в запросе ГОСТ 9690-71 или DIN 1480 и как называется раздел каталога. Стандартное обозначение и форма конца не меняют назначение устройства. Если в заявке одновременно фигурируют натяжение троса и операции с грузом, эти задачи нужно разделить и подобрать изделия для каждой из них отдельно.
Для вопросов, связанных с захватом груза, предусмотрен раздел Грузозахваты. Разницу между видами стропов можно изучить в статье Типы стропов: канатные, цепные и текстильные. Эти материалы помогают отделить подбор оборудования для работы с грузом от выбора талрепа, которым регулируют натяжение троса.
При согласовании заявки полезно прямо записать назначение изделия. Формулировка «для натяжения троса» помогает проверить предложение по существу. Если вместо этого написано только «для груза», остаётся риск обсуждать разные операции: удержание натянутой линии и подъём. До уточнения задачи выбирать талреп по одному слову «грузовой» в названии категории не следует.
Талрепы в каталоге
Позиции этого типа собраны в разделе грузовые талрепы; смежные изделия для линии натяжения — коуши в разделе «Коуш для каната». Размеры и допустимую нагрузку берите из карточки конкретной позиции: в этой статье они не приводятся, потому что таблицы ГОСТ 9690-71 и DIN 1480 в нашей базе источников нет.
Частые вопросы
По какому ГОСТ выпускают талрепы?
В числе обозначений для талрепов указан ГОСТ 9690-71. При заказе также встречаются изделия с обозначением DIN 1480; нужный вариант следует указать в заявке.
Чем отличается талреп по ГОСТ 9690-71 от DIN 1480?
Подтверждено, что талрепы выпускают по обоим обозначениям. Конкретные различия позиций, их размеры и взаимозаменяемость нужно проверять по сведениям о выбранных изделиях; делать вывод только по названию стандарта нельзя.
Какие концы бывают у талрепа?
По концам встречаются крюк, кольцо и вилка. При выборе назовите элементы на обеих сторонах соединения, чтобы подобрать форму каждого конца под ответную деталь.
Как талреп натягивает трос?
При повороте корпуса винты с правой и левой резьбой перемещаются относительно него, изменяя расстояние между концами. Перед регулировкой проверяют присоединение обоих концов и наблюдают за их положением во время натяжения.
Можно ли поднимать груз талрепом?
Нет. Талреп нужен для натяжения, а не для подъёма груза; для подъёмной задачи оборудование подбирают отдельно.
Для запроса укажите назначение талрепа, требуемое обозначение и то, какие элементы находятся с обеих сторон соединения. Если известна форма концов, перечислите её отдельно для стороны троса и стороны крепления. Это позволит обсуждать конкретную позицию без предположений о неподтверждённых характеристиках.
